Приказ МЧС России от 26.06.2024 г. № 533
Об утверждении методики определения расчетных величин пожарного риска на производственных объектах
Актуализированная редакция приказа МЧС России от 24.06.2024 г. № 533
(Дата введения 01.01.2025)
скачать документ
В соответствии пунктом 3 Правил проведения расчетов по оценке пожарного риска, утвержденных постановлением Правительства Российской Федерации от 22 июля 2020 г. № 1084, приказываю:
Утвердить и ввести в действие с 1 января 2025 г. прилагаемую методику определения расчетных величин пожарного риска на производственных объектах.
Признать утратившим силу с 1 января 2025 г. приказы МЧС России:
- от 10 июля 2009 г. № 404 "Об утверждении методики определения расчетных величин пожарного риска на производственных объектах" (зарегистрирован Министерством юстиции Российской Федерации 17 августа 2009 г., регистрационный № 14541);
- от 14 декабря 2010 г. № 649 "О внесении изменений в приказ МЧС России от 10.07.2009 № 404" (зарегистрирован Министерством юстиции Российской Федерации 20 января 2011 г., регистрационный № 19546).
Методика определения расчетных величин пожарного риска на производственных объектах
1. Общие положения
1. Методика определения расчетных величин пожарного риска на производственных объектах (далее - Методика) устанавливает порядок расчета величин пожарного риска на производственных объектах класса функциональной пожарной опасности Ф5 (за исключением стоянок легковых автомобилей без технического обслуживания и ремонта, а также стоянок легковых автомобилей, входящих в состав производственного объекта), включая здания иных классов функциональной пожарной опасности, входящие в состав производственного объекта (далее - объект).
Класс функциональной пожарной опасности зданий, сооружений и пожарных отсеков (далее - здания) определяется в соответствии со статьей 32 Федерального закона от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (далее - Федеральный закон № 123-ФЗ).
Положения Методики не на определение расчетных распространяются величин пожарного риска для производственных объектов специального назначения: объектов военного назначения, объектов производства, переработки, хранения взрывчатых веществ и материалов, объектов уничтожения и хранения химического оружия и средств взрывания, наземных космических объектов и
стартовых комплексов, горных выработок, объектов, расположенных в лесах.
2. Определение расчетных величин пожарного риска на производственном объекте производится на следующих основаниях:
а) анализ пожарной опасности объекта;
б) определение частоты возникновения пожара (частоты реализации пожароопасных ситуаций);
в) построение полей опасных факторов пожара для различных сценариев его развития;
г) оценка последствий воздействия опасных факторов пожара на людей для различных сценариев его развития;
д) оценка влияния состава системы обеспечения пожарной безопасности зданий;
е) оценка степени опасности для группы людей в результате воздействия опасных факторов пожара, ведущих к гибели 10 человек и более, при проведении расчета по оценке социального пожарного риска.
3. Количественной мерой возможности реализации пожарной опасности объекта является риск гибели людей в результате воздействия опасных факторов
пожара, в том числе:
а) риск гибели работника объекта;
б) риск гибели посетителей объекта;
в) риск гибели людей, находящихся в жилой зоне, общественно-деловой зоне или зоне рекреационного назначения вблизи объекта.
4. Риск гибели людей в результате воздействия опасных факторов пожара на объекте характеризуется числовыми значениями индивидуального и социального
пожарных рисков. Величина индивидуального пожарного риска в зданиях и на территориях производственных объектов не должна превышать одну миллионную в год. Для
производственных объектов, на которых обеспечение величины индивидуального пожарного риска одной миллионной в год невозможно в связи со спецификой
функционирования технологических процессов, допускается увеличение индивидуального пожарного риска до одной десятитысячной в год. При этом должны быть предусмотрены меры по обучению персонала действиям при пожаре и по социальной защите работников, компенсирующие их работу в условиях повышенного риска.
Величина индивидуального пожарного риска в результате воздействия опасных факторов пожара на производственном объекте для людей, находящихся в жилой зоне, общественно-деловой зоне или зоне рекреационного назначения вблизи объекта, не должна превышать одну стомиллионную в год. Для производственных объектов, на которых для людей, находящихся в жилой зоне,
общественно-деловой зоне или зоне рекреационного назначения вблизи объекта, обеспечение величины индивидуального пожарного риска одной стомиллионной в год и (или) величины социального пожарного риска одной десятимиллионной в год невозможно в связи со спецификой функционирования технологических процессов, допускается увеличение индивидуального пожарного риска до одной миллионной в год и (или) социального пожарного риска до одной стотысячной в год соответственно. При этом должны быть предусмотрены средства оповещения
людей, находящихся в жилой зоне, общественно-деловой зоне или зоне рекреационного назначения, о пожаре на производственном объекте, а также дополнительные инженерно-технические и организационные мероприятия по обеспечению их пожарной безопасности и социальной защите.
К объектам с наличием указанной специфики функционирования технологических процессов относятся, в том числе, опасные производственные объекты в соответствии с пунктом 1 приложения 1 к Федеральному закону от 21 июля 1997 г. № 116-ФЗ «О промышленной безопасности опасных производственных объектов», производственные объекты, включающие здания
(помещения) категорий А и (или) Б по взрывопожарной и пожарной опасности, наружные установки категорий АН и (или) БН по пожарной опасности, производственные объекты, на которых обращаются горючие вещества и материалы, нагретые выше температуры самовоспламенения, атомные электростанции (далее – АЭС).
5. Определение расчетных величин пожарного риска должно проводиться для подтверждения условия соответствия объекта требованиям пожарной безопасности, предусмотренного пунктом 2 части 1 статьи 6 Федерального закона № 123-ФЗ, при невыполнении требований нормативных документов по пожарной безопасности, учитываемых Методикой, или для подтверждения эффективности мероприятий, разработанных (разрабатываемых) в рамках специальных технических условий или комплекса необходимых инженерно-технических и организационных мероприятий по обеспечению пожарной безопасности.
При определении расчетных величин пожарного риска допускается учитывать результаты исследований и (или) испытаний, выполненные в соответствии с требованиями пункта 5 части 1 статьи 6 Федерального закона No 123-03.
II. Анализ пожарной опасности объекта
6. Анализ пожарной опасности объекта должен предусматривать:
а) анализ пожарной опасности технологической среды и параметров технологических процессов на объекте;
б) определение пожароопасных аварийных ситуаций и параметров для каждого технологического процесса;
в) определение для каждого технологического процесса причин, возникновение которых позволяет характеризовать ситуацию как пожароопасную;
г) построение сценариев возникновения и развития пожаров, влекущих за собой гибель людей.
7. При проведении анализа необходимо учитывать место расположения объекта, график работы объекта, данные о режиме рабочего времени персонала
объекта, а также иные сведения, используемые при проведении расчета.
8. Анализ пожарной опасности технологических процессов предусматривает сопоставление показателей пожарной опасности веществ и материалов, обращающихся в технологическом процессе, с параметрами технологического процесса.
Состав потенциальных источников зажигания пожароопасной технологической среды определяется путем сопоставления параметров технологического процесса и иных источников зажигания с показателями пожарной опасности веществ и материалов. В случае отсутствия исходных данных по свойствам горючих веществ и материалов, необходимых для расчета динамики развития пожара, используются нормативные документы, проектная и иная документация здания, а также научные статьи, монографии, справочники, методические рекомендации, учебники,
пособия, материалы конференций, диссертации, авторефераты диссертаций, отчеты о научно-исследовательских работах, отчеты об опытно-конструкторских работах (далее - справочные источники информации) или данные из экспериментальных исследований.
9. Определение пожароопасных аварийных ситуаций и параметров для каждого технологического процесса должно осуществляться на основе анализа пожарной опасности каждого из технологических процессов и предусматривает выбор ситуаций, при реализации которых возникает опасность поражения людей опасными факторами пожара и вторичными последствиями воздействия опасных факторов пожара.
К пожароопасным ситуациям не относятся ситуации, в результате которых не возникает опасность для жизни и здоровья людей. Эти ситуации не учитываются при расчете пожарного риска.
10. Для каждой пожароопасной ситуации на производственном объекте должно быть приведено описание причин возникновения и развития пожароопасных ситуаций, места их возникновения и факторов пожара, представляющих опасность для жизни и здоровья людей в местах их пребывания.
11. Для определения причин возникновения пожароопасных ситуаций должны рассматриваться события, реализация которых может привести к образованию горючей среды и появлению источника зажигания.
12. Наиболее вероятные события, которые могут являться причинами пожароопасных ситуаций на объектах:
а) выход параметров технологических процессов за критические значения, который вызван нарушением технологического регламента (в том числе перелив
жидкости при сливо-наливных операциях, разрушение оборудования вследствие превышения давления по технологическим причинам, появление источников
зажигания в местах образования горючих газопаровоздушных смесей);
б) разгерметизация технологического оборудования, вызванная механическим (влияние повышенного или пониженного давления, динамических нагрузок и прочее), температурным (влияние повышенных или пониженных температур) и агрессивным химическим (влияние кислородной, сероводородной, электрохимической и биохимической коррозии) воздействиями;
в) механическое повреждение оборудования в результате ошибок работника, падения предметов, некачественного проведения ремонтных и регламентных работ (в том числе разгерметизация оборудования или выход из строя элементов его защиты в результате повреждения при ремонте или столкновения с железнодорожным или автомобильным транспортом).
13. На основе анализа пожарной опасности объекта при необходимости проводится определение комплекса дополнительных мероприятий, изменяющих параметры технологического процесса до уровня, обеспечивающего допустимый пожарный риск.
14. Для выявления пожароопасных ситуаций осуществляется деление технологического оборудования (технологических систем) на участки. Указанное деление выполняется исходя из возможности раздельной герметизации этих участков при возникновении аварии. Рассматриваются пожароопасные ситуации как на основном, так и вспомогательном технологическом оборудовании. Также учитывается возможность возникновения пожара в зданиях различного назначения, расположенных на территории объекта.
В составе пожароопасных ситуаций применительно к каждому участку, технологической установке, зданию объекта выделяются группы пожароопасных ситуаций, которым соответствуют одинаковые модели процессов возникновения и развития.
При анализе пожароопасных ситуаций, связанных с разгерметизацией технологического оборудования, рассматриваются утечки при различных диаметрах истечения (в том числе максимальные - при полном разрушении оборудования или подводящих(отводящих) трубопроводов).
III. Определение частоты возникновения пожара (частоты реализации пожароопасных ситуаций)
15. Для определения частоты реализации пожароопасных ситуаций на объекте используется информация:
а) об отказах оборудования, используемого на объекте;
б) о параметрах надежности используемого на объекте оборудования;
в) об ошибочных действиях работника объекта;
г) о гидрометеорологической обстановке в районе размещения объекта;
д) о географических особенностях местности в районе размещения объекта.
16. Для определения частоты реализации пожароопасных ситуаций, как использоваться статистические данные по или правило, должны аварийности расчетные данные по надежности технологического оборудования, соответствующие специфике рассматриваемого объекта, приведенные в справочных источниках информации. При отсутствии указанных данных
информация о частотах реализации пожароопасных ситуаций (в том числе возникших в результате ошибок работника), необходимая для оценки риска, берется из данных о функционировании исследуемого объекта или из данных о функционировании других подобных объектов или используются сведения по частотам реализации инициирующих пожароопасные ситуации событий для
некоторых типов оборудования объектов, частотам утечек из технологических трубопроводов, а также частотам возникновения пожаров в зданиях, указанные в приложении № 1 к Методике.
17. Если расчет величины пожарного риска проводится для подтверждения условия соответствия объекта требованиям пожарной безопасности, предусмотренного пунктом 2 части 1 статьи 6 Федерального закона № 123-ФЗ, при невыполнении требований нормативных документов по пожарной безопасности, учитываемых Методикой, рассматриваются сценарии пожара, при которых
учитываются параметры и характеристики производственного объекта, обуславливающие наличие указанных отступлений.
18. Если расчет величины пожарного риска проводится для подтверждения эффективности мероприятий, разработанных (разрабатываемых) в рамках специальных технических условий или комплекса необходимых инженернотехнических и организационных мероприятий по обеспечению пожарной безопасности, рассматриваются сценарии пожара, при которых учитываются параметры и характеристики производственного объекта, связанные с указанными мероприятиями.
19. Для определения возможных сценариев возникновения и развития пожаров должен использоваться метод логических деревьев событий (далее - логическое дерево), в котором сценарий возникновения и развития пожароопасной ситуации (пожара) на логическом дереве отражается в виде последовательности событий от исходного до конечного события (далее — ветвь дерева событий). Последовательность построения логических деревьев возникновения и развития пожароопасных ситуаций и пожаров приведена в приложении № 2 к Методике.
20. При построении логического дерева используются:
а) условная вероятность реализации различных ветвей логического дерева и перехода пожароопасной ситуации или пожара на ту или иную стадию развития;
б) вероятность эффективного срабатывания соответствующих средств предотвращения или локализации пожароопасной ситуации или пожара исходя из статистических данных или справочных источников информации, а также в соответствии с условием соответствия объекта требованиям пожарной безопасности, предусмотренным пунктом 5 части 1 статьи 6 Федерального закона
№ 123-ФЗ;
в) вероятность поражения расположенного в зоне пожара технологического оборудования и зданий объекта в результате воздействия на них опасных факторов пожара, взрыва.
21. При построении логических деревьев для различных начальных событий и определении расчетных сценариев пожара должно учитываться следующее:
а) возможность возникновения пожароопасной ситуации или пожара на любом участке производственного объекта, характеризующаяся обращением горючих веществ и материалов в любом из помещений;
б) возможность возникновения пожароопасной ситуации или пожара на любом из пожароопасных участков каждого помещения;
в) возможность возникновения и развития пожароопасных ситуаций и (или) пожаров при различных сочетаниях успешного и неуспешного выполнения функций различными элементами системы обеспечения пожарной безопасности.
22. Выбранные для расчетов начальные события должны отражать специфику пожарной опопасности всех участков объекта. Не допускается исключать из рассмотрения начальные события и сценарии пожара только на основании того, что такие события и сценарии не имели места на практике при эксплуатации схожих производственных объектов.
23. При построении логических деревьев должна учитываться реализация событий, которые приводят к вариантности развития пожароопасных ситуаций (пожаров), то есть точка ветвления дерева событий (далее - ключевое событие), к которым могут относиться:
а) изменение режима ведения технологических процессов и эксплуатации здания;
б) влияние на развитие пожароопасных ситуаций и пожаров технических средств и мероприятий по обеспечению пожарной безопасности.
IV. Построение полей опасных факторов пожара для различных сценариев его развития
24. При построении полей опасных факторов пожара для различных сценариев его развития должны учитываться:
а) тепловое излучение при факельном горении, пожарах проливов горючих веществ на поверхность и реализации огненных шаров;
б) избыточное давление и импульс волны давления при сгорании газопаровоздушной или пылевоздушной смеси;
в) избыточное давление и импульс волны давления при разрыве сосуда (резервуара) в результате воздействия на него очага пожара;
г) задымление атмосферы помещения;
д) концентрация кислорода, токсичных продуктов горения и термического разложения в помещении;
е) температура в помещении;
ж) расширяющиеся продукты сгорания при реализации пожара-вспышки.
25. Оценка величин опасных факторов пожара, указанных в пункте 24 Методики, проводится на основе анализа физических явлений, протекающих при пожароопасных ситуациях, пожарах, взрывах с оценкой влияния особенностей эксплуатации технологического оборудования и свойств обращающихся горючих веществ и материалов, полученных из справочных источников информации или экспериментальных исследований, в том числе по определению показателей пожарной опасности.
26. Рассматриваются следующие процессы, возникающие при реализации пожароопасных ситуаций и пожаров или являющиеся их последствиями, в зависимости от типа оборудования и обращающихся на объекте горючих веществ (при необходимости также рассматриваются иные процессы, которые могут иметь место при возникновении пожароопасных ситуаций и пожаров):
а) истечение жидкости из отверстия;
б) истечение газа из отверстия;
в) двухфазное истечение из отверстия;
г) растекание жидкости при разрушении оборудования;
д) выброс газа при разрушении оборудования;
е) формирование зон загазованности;
ж) сгорание газопаровоздушной или пылевоздушной смеси в открытом пространстве;
3) разрушение сосуда с перегретой легковоспламеняющейся жидкостью (далее - ЛВЖ), горючей жидкостью (далее – ГЖ) или сжиженным горючим газом;
и) тепловое излучение от пожара пролива или огненного шара;
к) реализация пожара-вспышки;
л) испарение жидкости из пролива;
м) факельное горение струи жидкости и (или) газа;
н) образование газопаровоздушного или пылевоздушного облака;
0) сгорание газопаровоздушной или пылевоздушной смеси в технологическом оборудовании или помещении;
п) пожар в помещении;
р) тепловое излучение горящего оборудования.
27. Методы оценки параметров процессов, возникающих при реализации пожароопасных ситуаций и пожаров или являющихся их последствиями, а также опасных факторов пожара, приведены в приложении № 3 к Методике. В случае отсутствия в справочных источниках информации необходимых для расчетов данных о свойствах, обращающихся и применяемых горючих веществ и материалов, следует использовать результаты экспериментальных исследований.
V. Оценка последствий воздействия опасных факторов пожара, взрыва на людей для различных сценариев его развития
28. Оценка последствий воздействия опасных факторов пожара, взрыва на людей для различных сценариев их развития осуществляется на основе сопоставления информации о моделировании динамики опасных факторов пожара на территории объекта и прилегающей к нему территории и информации о критических для жизни и здоровья людей значениях опасных факторов пожара,
взрыва. Для этого используются критерии поражения людей опасными факторами пожара, взрыва.
29. При оценке последствий воздействия опасных факторов пожара, взрыва на людей для различных сценариев развития пожароопасных ситуаций предусматривается определение числа людей, попавших в зону поражения опасными факторами пожара, взрыва.
Для оценки пожарного риска используют, как правило, вероятностные критерии поражения людей опасными факторами пожара, взрыва. Детерминированные критерии используются при невозможности применения вероятностных критериев.
На объектах наиболее опасными поражающими факторами пожара являются волна давления и расширяющиеся продукты сгорания при различных режимах сгорания газо-, паро- или пылевоздушного облака, а также тепловое излучение пожара.
Детерминированные критерии показывают значения параметров опасного фактора пожара, при которых наблюдается тот или иной уровень поражения людей.
В случае использования детерминированных критериев условная вероятность поражения принимается равной 1, если значение критерия превышает предельно допустимый уровень, и равной 0, если значение критерия не превышает предельно допустимый уровень поражения людей.
Вероятностные критерии показывают, какова условная вероятность поражения людей при заданном значении опасного фактора пожара.
Критерии оценки поражающего действия волны давления на здания и людей, а также теплового излучения на людей и горючие материалы приведены в приложении № 4 к Методике.
VI. Оценка влияния состава системы обеспечения пожарной безопасности зданий
30. При анализе влияния систем обеспечения пожарной безопасности на расчетные величины пожарного риска должны рассматриваться следующие мероприятия по обеспечению пожарной безопасности:
а) мероприятия, направленные на предотвращение пожара;
б) мероприятия по противопожарной защите;
в) организационно-технические мероприятия по обеспечению пожарной безопасности.
31. Мероприятия по обеспечению пожарной безопасности должны учитываться при определении частот реализации пожароопасных ситуаций, возможных сценариев возникновения и развития пожара и последствий воздействия опасных факторов пожара на людей для различных сценариев его развития.
VII. Определение значений индивидуального и социального пожарных рисков
32. Расчет значений индивидуального и социального пожарных рисков в зданиях и на территории объекта, а также в жилой зоне, общественно-деловой зоне или зоне рекреационного назначения вблизи объекта проводится с использованием в качестве промежуточной величины значения соответствующего потенциального пожарного риска.

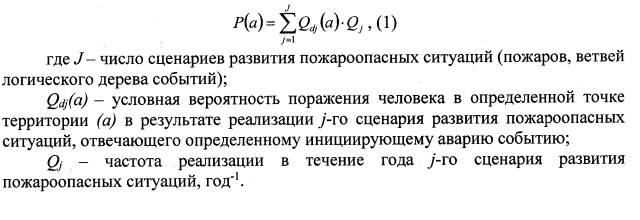

33. Величина потенциального пожарного риска Р(а) (год) (далее потенциальный риск) в определенной точке (а) как на территории объекта, так и в жилой зоне, общественно-деловой зоне или зоне рекреационного назначения вблизи объекта определяется по формуле:
34. В качестве начальных событий рассматриваются пожароопасные ситуации или пожары, возникающие вследствие:
a) поступления в окружающее пространство пожароопасных, пожаровзрывоопасных и (или) взрывоопасных технологических сред;
б) появления источника зажигания, способного инициировать пожар горючих веществ и материалов, обращающихся на участке территории объекта, наружной установке, в здании.
35. Определение состава начальных событий осуществляется для каждого из участков территории объекта, наружной установки, здания (помещения) на основе объемно-планировочных и конструктивных решений, характера размещения технологического оборудования, свойств и характера размещения обращающихся и применяемых горючих веществ и материалов, возможности раздельной герметизации отдельных участков технологических систем, за исключением случаев, предусмотренных пунктом 41 настоящей Методики.
36. При проведении расчета риска рассматриваются различные пожароопасные ситуации, определяются зоны поражения опасными факторами пожара, взрыва и частоты реализации указанных пожароопасных ситуаций, за исключением случаев, предусмотренных пунктом 40 настоящей Методики. Для удобства расчетов территория местности разделяется на зоны, внутри которых
величины Р(а) полагаются одинаковыми и равными максимальному значению величины Р(а) в этих зонах.
37. В необходимых случаях оценка условной вероятности поражения человека проводится с путем оценки совместного воздействия более чем одного опасного фактора. Для расчета условной вероятности поражения человека при реализации сценария, связанного с взрывом резервуара с ЛВЖ под давлением, находящегося в очаге пожара, необходимо учитывать, кроме теплового излучения огненного шара, воздействие волны давления.
38. Условная вероятность поражения человека от совместного независимого воздействия несколькими опасными факторами в результате реализации ј-го сценария развития пожароопасных ситуаций определяется по формуле:
40. Для здания (помещения) в качестве расчетного допускается рассматривать один наиболее неблагоприятный сценарий пожара. При этом расчетная частота этого сценария пожара должна приниматься равной суммарной частоте реализации всех возможных в здании (помещении) сценариев пожара.
К наиболее неблагоприятному сценарию пожара следует относить сценарий пожара, характеризующийся максимальной условной вероятностью поражения человека по отношению к другим сценариям пожара в здании (помещении). Для определения расчетных сценариев пожара для помещения или пожароопасного участка в пределах помещения допускается рассматривать одно
начальное событие. При этом развитие этого события должно привести к реализации наиболее неблагоприятного сценария пожара с частотой реализации, соответствующей суммарной частоте всех сценариев для всего помещения или пожароопасного участка в пределах помещения.
При рассмотрении различных начальных событий, реализация которых возможна в здании (помещении), допускается их объединение в группы, характеризующиеся схожими механизмами возникновения и близкими сценариями развития пожара. При этом для каждой группы начальных событий допускается рассмотрение одного типового представительного начального события с частотой реализации, соответствующей суммарной частоте для всей группы.
41. Для каждого из помещений объекта при определении сценариев пожара следует учитывать наличие и эффективность следующих технических средств и мероприятий по обеспечению пожарной безопасности:
а) системы автоматического обнаружения утечек горючих веществ и иных систем обнаружения пожароопасных ситуаций;
б) системы аварийного отключения технологического оборудования, сброса избыточного давления, опорожнения оборудования и трубопроводов;
в) системы предотвращения образования взрывоопасных смесей горючих газов (паров);
г) средства ограничения распространения пожара и его опасных факторов;
д) установки водяного орошения;
е) системы противодымной защиты (далее - ПДЗ) рассматриваемого помещения и путей эвакуации совместно с системой пожарной сигнализации (далее - СПС);
ж) системы оповещения и управления эвакуацией людей при пожаре (далее - СОУЭ) совместно с СПС;
3) автоматические установки пожаротушения (далее - АУП) в помещении очага пожара (совместно с СПС, в случае если предусматривается только принудительный пуск АУП при срабатывании СПС);
и) иные технические средства и мероприятия по обеспечению пожарной безопасности, учитывающие специфику здания (помещения).
42. При определении расчетных величин пожарного риска для находящихся в здании (помещении) людей должны учитываться технические средства и мероприятия, направленные на обеспечение пожарной безопасности находящихся (эвакуирующихся) из здания (помещения) людей, при этом может быть рассмотрен отказ только от одного из технических средств и мероприятий по обеспечению пожарной безопасности, перечисленных в подпунктах «е», «з» пункта 41 Методики и установленных нормативными документами по пожарной безопасности.
При определении условной вероятности поражения людей, находящихся в помещении очага пожара, не следует учитывать наличие в этом помещении СПС и СОУЭ (за исключением случаев, когда пожар не может быть обнаружен одновременно всеми находящимися в помещении людьми, при этом учитывается время, необходимое для срабатывания СОУЭ при оценке времени начала
эвакуации), а также АУП, срабатывание которых допускается только после эвакуации находящихся в защищаемом помещении людей (в частности, при наличии установок газового пожаротушения).
43. При рассмотрении сценариев пожаров на АЭС требуется рассматривать сценарии пожара в блочном пункте управления АЭС (блочном щите управления) и эвакуации оперативного персонала на центральный щит управления (резервный щит управления), резервный пункт управления (блочный пункт управления).
44. На объектах с обращением радиоактивных веществ расчет пожарного риска в зоне их обращения (зона контролируемого доступа) должен проводиться с оценкой времени, затрачиваемого на эвакуацию через шлюзы и двери. Время эвакуации через шлюз определяется экспериментально.

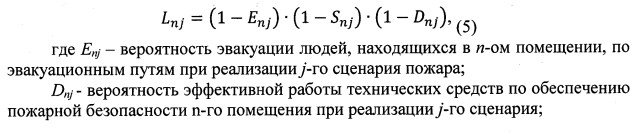

45. Условная вероятность поражения человека при его нахождении в п-ом помещении при реализации -го сценария пожара определяется по формуле:
46. При рассмотрении сценариев, связанных с факельным горением или пожаром пролива в помещении (помещениях), условная вероятность поражения человека Lj в этом помещении принимается равной 1 в следующих случаях:
а) если длина пламени при факельном горении больше половины длины, ширины либо высоты помещения;
б) если площадь горящего пролива больше либо равна 50% площади помещения, или высота пламени больше либо равна высоте помещения.
В противном случае оценка условной вероятности поражения человека производится в соответствии с формулой (5) Методики.
47. При рассмотрении сценариев, связанных со сгоранием газо-, паро- или пылевоздушной смеси в помещении категории А или Б по взрывопожарной опасности, условная вероятность Linj поражения человека в помещении здания принимается равной 1 при сгорании газо-, паро- или пылевоздушной смеси в этом помещении.
Размеры пламени при факельном горении и пожаре пролива определяются в соответствии с методами, указанными в приложении № 3 к Методике.

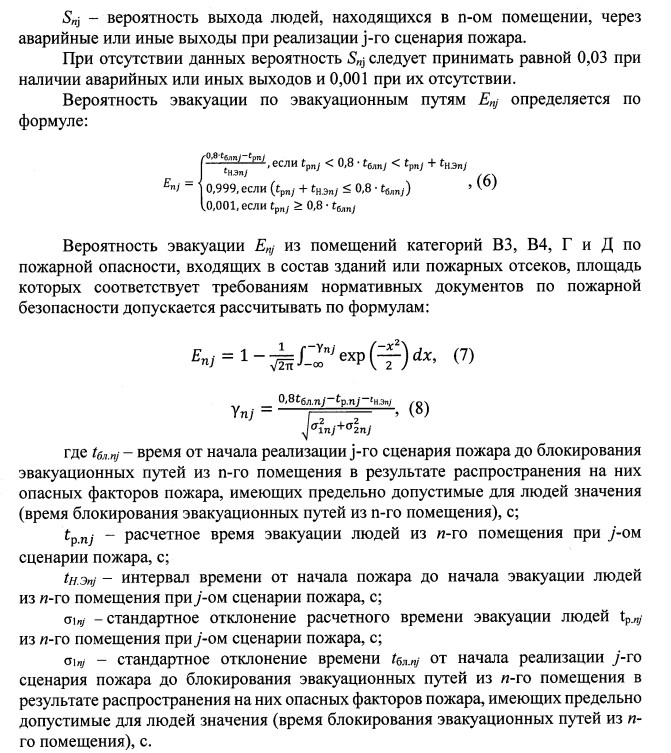

При распространении опасных факторов пожара на пути эвакуации в зоне с обращением радиоактивных веществ вероятность поражения человека при эвакуации по этим путям принимается равной 1.
Интервал времени от начала пожара до начала эвакуации людей тн.э определяется по результатам исследования поведения людей при пожарах в зданиях конкретного назначения в зависимости от наличия и параметров СОУЭ. В качестве исследований допускается использовать выводы из результатов тренировок по эвакуации.

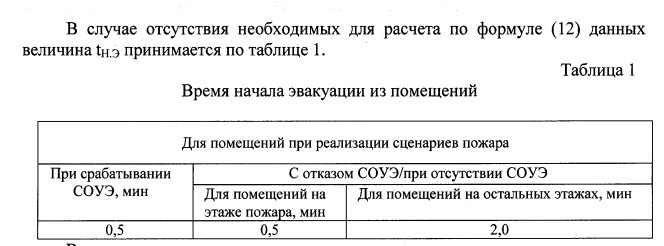

Если местом возникновения пожара является помещение, в котором отсутствуют препятствия (ограждения, технологическое оборудование, стеллажи, сложная геометрическая форма помещения и тому подобное), мешающие свободному визуальному осмотру всей площади помещения, где пожар может быть обнаружен одновременно всеми находящимися в нем людьми, время начала
эвакуации людей (tu) допускается принимать равным 0. При наличии указанных препятствий время начала эвакуации необходимо принимать равным меньшему из значений времени начала эвакуации, полученных по формуле (11) и по формуле (12):

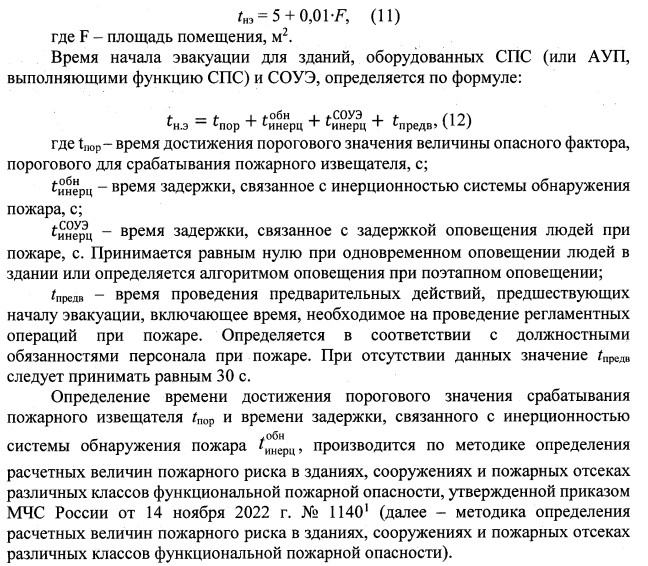

В случае, если для эвакуирующихся предусмотрено надевание и включение в средства индивидуальной защиты органов дыхания (далее – СИЗОД), то ко времени начала эвакуации следует прибавлять время, требуемое для надевания и включения в СИЗОД. Время, требуемое для надевания и включения в СИЗОД, принимается в соответствии с принятыми инструкциями и нормативами, а также может быть определено экспериментально. При отсутствии данных следует принимать это время равным 60 с.

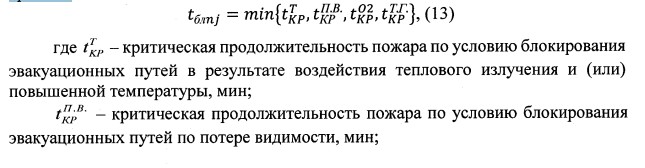

48. Методы определения критической продолжительности пожара по опасным факторам пожара и расчетного времени эвакуации приведены в приложении № 5 к Методике.

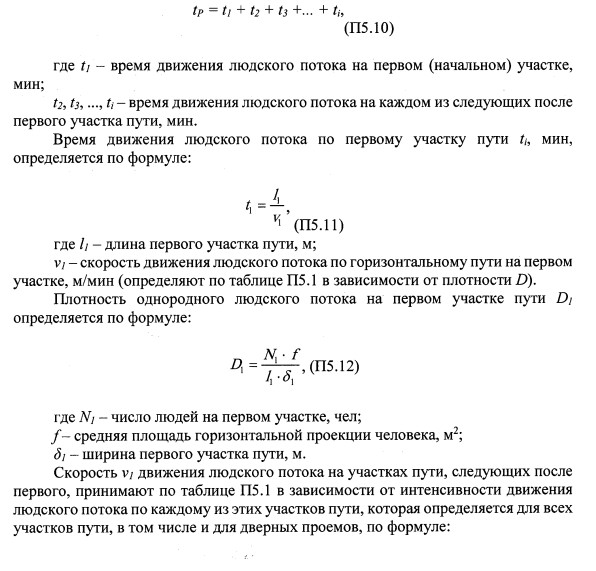

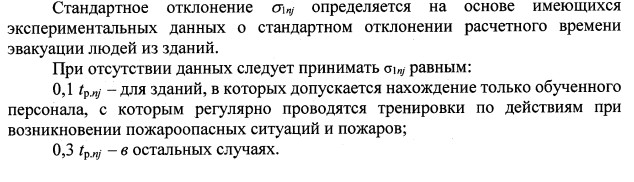

Расчетное время эвакуации Гриј рассчитывается при максимально возможной расчетной численности людей в здании, определяемой на основе решений по организации эксплуатации здания. Допускается при расчете времени эвакуации принимать размещение людей в наиболее удаленной от эвакуационных выходов точке помещения.
Допускается определять расчетное временя эвакуации на основе экспериментальных данных или использовать иные методы, содержащиеся методике определения расчетных величин пожарного риска в зданиях, сооружениях и пожарных отсеках различных классов функциональной пожарной опасности.
49. Время fonnj от начала реализации ј-го сценария пожара до блокирования эвакуационных путей из п-го помещения в результате распространения на них опасных факторов пожара определяется путем выбора из полученных в результате расчетов значений критической продолжительности пожара минимального времени:

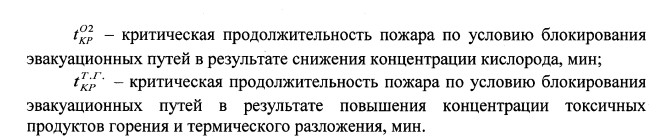

Критические продолжительности пожара определяют по результатам расчета значений опасных факторов пожара на эвакуационных путях в различные моменты времени по методам, приведенным в приложении № 5 к Методике.

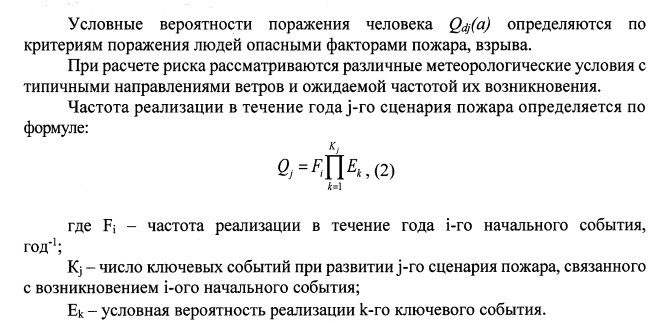

50. Индивидуальный пожарный риск (далее — индивидуальный риск) для работников и посетителей (для объектов, где это обусловлено спецификой их функционирования, в частности, автозаправочные станции) объекта оценивается частотой поражения определенного работника и посетителя объекта опасными факторами пожара, взрыва в течение года.
Области, на которые разбита территория объекта, нумеруются:
i = 1, ..., I.
Работники (посетители) объекта нумеруются:
m = 1, ..., М.
Номер работника (посетителя) т однозначно определяет наименование должности работника, его категорию и другие особенности его профессиональной деятельности (действий посетителя), необходимой для оценки пожарной безопасности. Допускается проводить расчет индивидуального риска для работника объекта, относя его к одной категории наиболее опасной профессии, и
для посетителя, относя его к группе посетителей, для которых угроза при нахождении на объекте максимальна.

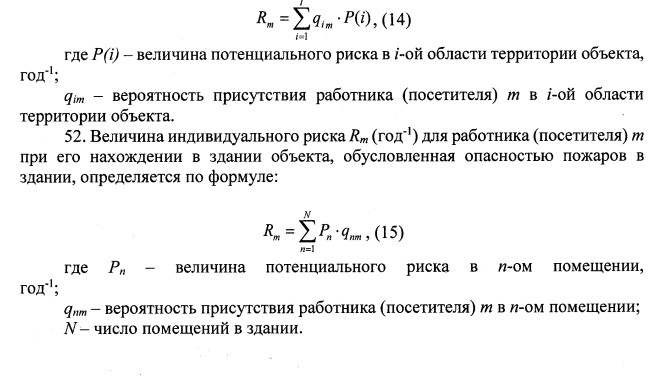

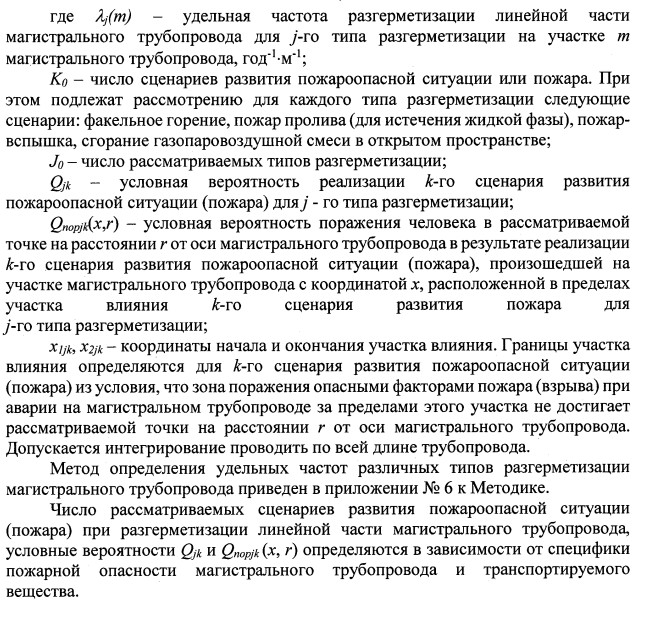

51. Величина индивидуального риска R (год) для работника (посетителя) т объекта при его нахождении на территории объекта определяется по формуле:
53. Индивидуальный риск работника (посетителя) т объекта определяется как сумма величин индивидуального риска при нахождении работника (посетителя) на территории и в зданиях объекта, определенных по формулам (14) и (15).
Индивидуальный риск работника (посетителя) m объекта при его нахождении в нескольких зданиях объекта определяется как сумма величин индивидуального риска при нахождении работника (посетителя) в каждом из зданий объекта, определенных по формуле (15).
54. Вероятности qim и пт определяются исходя из доли времени нахождения рассматриваемого человека в і-ой области территории и (или) в п-ом помещении здания в течение года на основе решений по организации эксплуатации и технического обслуживания оборудования и зданий объекта.
55. Для людей, находящихся в жилой зоне, общественно-деловой зоне или зоне рекреационного назначения вблизи объекта, индивидуальный риск принимается на основе потенциального риска в этих зонах и доли времени присутствия людей в зданиях, прочих открытых территориях, расположенных в жилой, общественно-деловой или рекреационной зонах вблизи производственного
объекта и вычисляется по формуле:

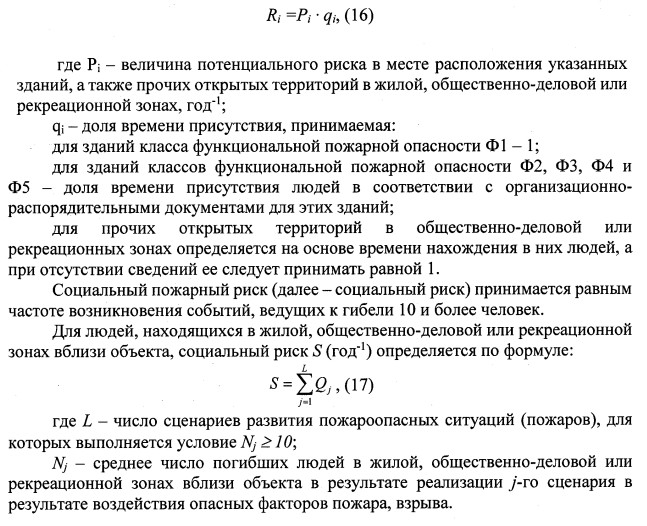

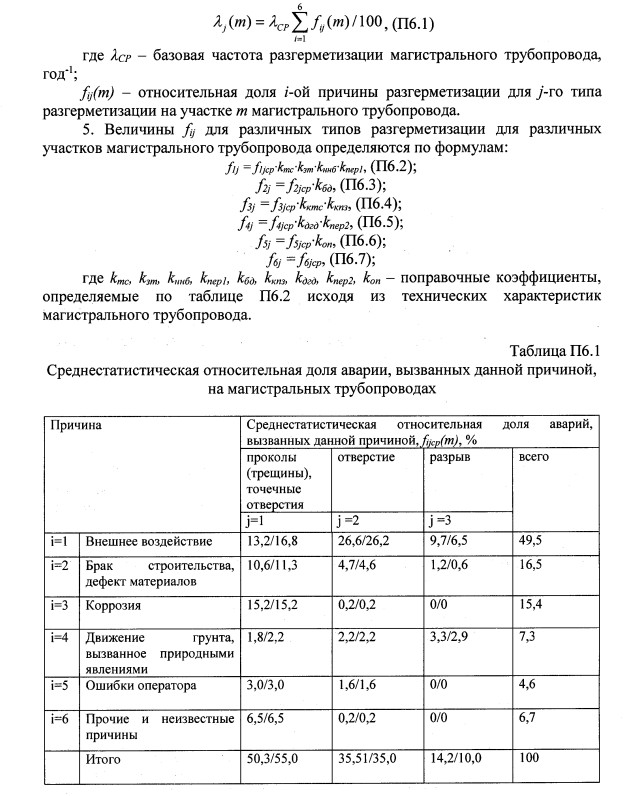

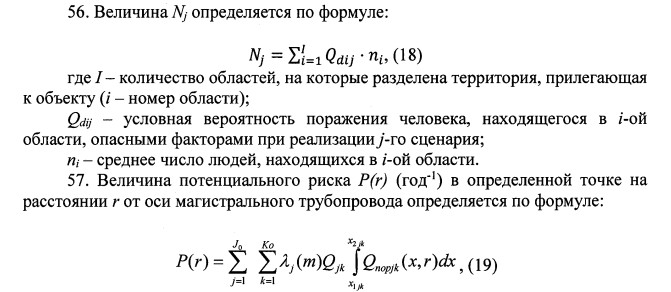

58. Индивидуальный риск для работников, обслуживающих линейную часть магистрального трубопровода, определяется в соответствии с пунктом 32 Методики.
Для людей, находящихся в жилой, общественно-деловой или рекреационной зонах вблизи линейной части магистрального трубопровода, индивидуальный риск определяется в соответствии с пунктом 55 Методики.
59. Для людей, находящихся в жилой, общественно-деловой зоне или рекреационной зоне вблизи линейной части магистрального трубопровода, социальный риск S (год) определяется по формуле:

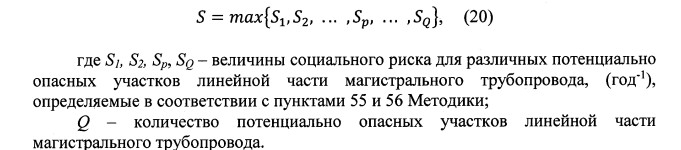

Количество потенциально опасных участков линейной части магистрального трубопровода определяется на основе анализа плана трассы магистрального трубопровода и прилегающей к ней территории. Границы потенциально опасных участков линейной части магистрального трубопровода определяются из условия расположения вблизи них территорий городских и сельских поселений, зданий, не относящихся к магистральному трубопроводу, расположенных на расстоянии менее значений, регламентированных нормативными документами по пожарной безопасности.
3. В таблице П1.1 в качестве полного разрушения рассматривается утечка с диаметром истечения соответствующим максимальному диаметру подводящего или отводящего трубопровода, или разрушение резервуара, емкости, сосуда или аппарата.
4. При определении частоты разгерметизации фильтров и кожухотрубных теплообменников указанное оборудование допускается рассматривать как аппараты под давлением.
Аппараты воздушного охлаждения допускается рассматривать как участки технологических трубопроводов, длина которых соответствует суммарной длине труб в пучках теплообменника.
5. Частота реализации сценариев, связанных с образованием огненного шара на емкостном оборудовании со сжиженными газами и ЛВЖ вследствие внешнего воздействия очага пожара, определяется на основе процедуры построения логических деревьев событий, приведенной в приложении № 2 к Методике. При отсутствии необходимых данных следует принимать частоту внешнего воздействия, приводящего к реализации огненного шара, равной 2,5.105 год на один аппарат (резервуар).

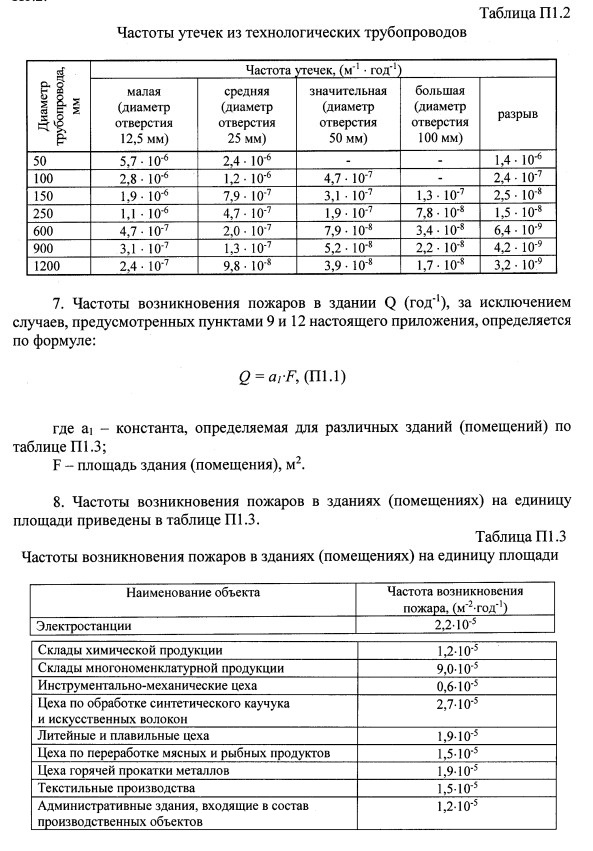

6. Частоты утечек из технологических трубопроводов приведены в таблице П1.2.
9. В случаях, когда таблица П1.3 не содержит необходимых данных, площадь зданий (помещений) превышает 10 0000 м², частота возникновения пожара определяется по формуле:

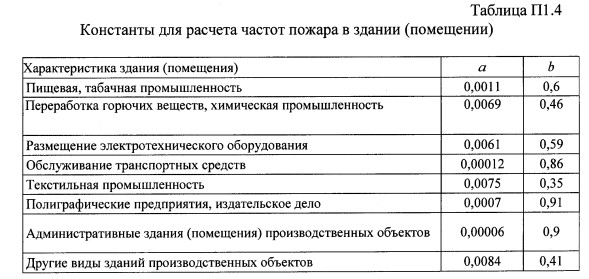

10. Константы для различных зданий (помещений) приведены в таблице
11. Формула (П1.2) и таблица П1.4 применяются для зданий (помещений) площадью более 10000 м².

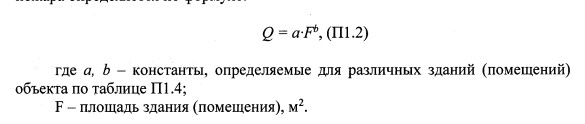

12. Суммарную частоту возникновения пожаров (в том числе пожаров, возникающих вследствие развития пожароопасных ситуаций, связанных с разгерметизацией технологического оборудования с обращением горючих газов и жидкостей) в помещениях объекта, не относящихся к категориям А или Б по взрывопожарной и пожарной опасности, допускается определять по формулам
(П1.1) и (П1.2)

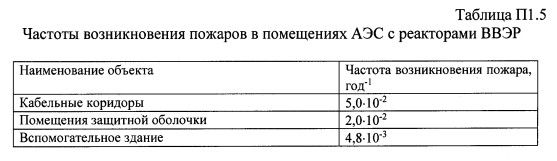

13. Частоты возникновения пожаров в помещениях АЭС с реакторами ВВЭР приведены в таблице П1.5.

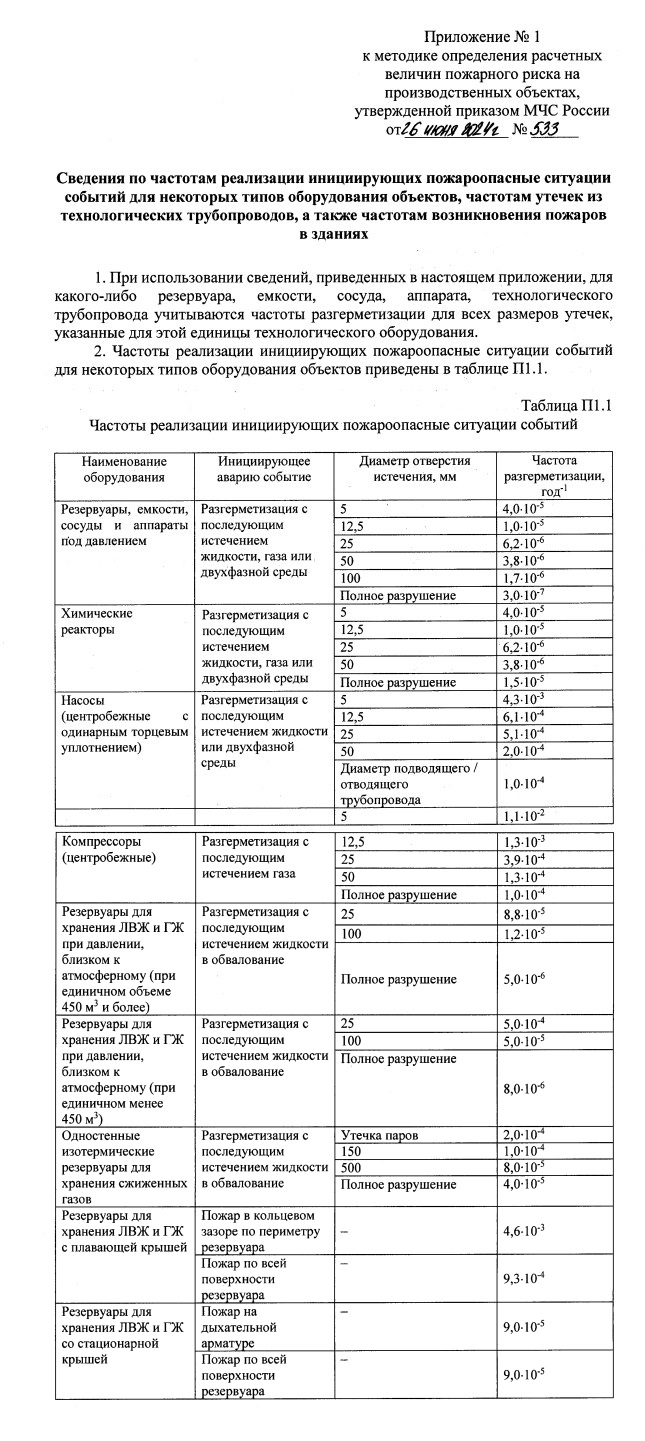

Приложение № 2 к методике определения расчетных величин пожарного риска на производственных объектах, утвержденной приказом МЧС России от 26.06.2024 №533
Последовательность построения логических деревьев возникновения и развития пожароопасных ситуаций и пожаров
1. Для определения расчетных сценариев пожара используется метод логических деревьев событий возникновения и развития пожароопасной ситуации (пожара) (далее - логическое дерево событий), позволяющий определить развитие возможных начальных событий (пожароопасных ситуаций и пожаров).
Построение логического дерева событий состоит в составлении цепи последующих ключевых событий, оказывающих влияние на возможность реализации тех или иных сценариев пожара, начиная с исходного события.
Сценарий пожара на логическом дереве отражается в виде ветви дерева событий, представляющей последовательность событий от исходного события до конечного события.
2. При построении логического дерева событий должны приниматься следующие положения:
а) выбирается исходное событие - пожароопасная ситуация, которая может повлечь за собой возникновение пожара с дальнейшим его развитием, или пожар;
б) развитие исходного события должно рассматриваться постадийно с рассмотрением специфики места его возникновения, уровня потенциальной опасности каждой стадии и возможности ее локализации и ликвидации;
в) переход с рассматриваемой стадии на новую определяется реализацией ключевого события, влияющего на характер развития пожароопасной ситуации или пожара. Условные вероятности переходов со стадии на стадию одной ветви определяются исходя из свойств, вовлеченных в пожароопасную ситуацию или пожар горючих веществ (физико-химические и пожароопасные свойства,
параметры, при которых вещества обращаются в технологическом процессе), наличия систем противоаварийной и противопожарной защиты и условной вероятности их эффективного срабатывания, размеров зон поражения опасными факторами пожара, объемно-планировочных решений и конструктивных особенностей объекта;
г) переход со стадии на стадию отображается в виде соединяющих линий со стрелками, указывающими направления развития пожароопасной ситуации (пожара). При этом соединения стадий должны отражать вероятностный характер события с выполнением условия «или» или «да», «нет»;
д) для каждой стадии следует устанавливать уровень ее опасности, характеризующийся возможностью перехода пожароопасной ситуации или пожара на соседние с пожароопасным участки объекта;
е) при повторении одним из путей части другого пути развития для упрощения построения логического дерева событий вводят обозначение, представляющее собой соответствующую линию со стрелкой и надпись «на стадию» (код последующей стадии)».
3. Для каждой пожароопасной ситуации определение типов пожаров, возникновение которых возможно в результате ее развития, и условных вероятностей развития пожароопасной ситуации с возникновением того или иного пожара осуществляется с рассмотрением особенностей потенциальных источников зажигания, определяющих степень возможности (вероятность) и
характер (мгновенное или с задержкой по времени) воспламенения пожароопасной, пожаровзрывоопасной и (или) взрывоопасной технологической среды.

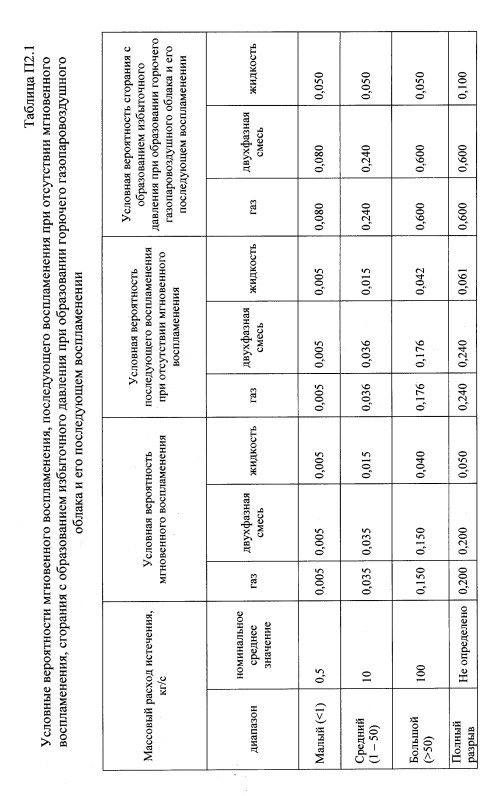

При отсутствии необходимых данных, касающихся условных вероятностей воспламенения (мгновенного и с задержкой по времени) горючих веществ, поступающих в помещение в результате разгерметизации технологического оборудования, условную вероятность мгновенного воспламенения и условную вероятность последующего воспламенения при отсутствии мгновенного
воспламенения в зависимости от массового расхода горючих газа, двухфазной среды или жидкости при разгерметизации типового технологического оборудования на объекте следует принимать в соответствии с таблицей П2.1. Для ЛВЖ с температурой вспышки менее +28 °С используются условные вероятности воспламенения как для двухфазной среды. Для пожароопасных ситуаций,
связанных с выходом горючих веществ в помещение (в том числе связанных с образованием пожаровзрывоопасных газопаровоздушных смесей в результате отказа технических средств, обеспечивающих состав смесей горючих газов и паров с воздухом вне концентрационной области распространения пламени), принимается, что выход в помещение горючих веществ, нагретых до температуры самовоспламенения и выше, а также выход горючих веществ в помещение, характеризующиеся наличием действующего источника зажигания, приводит к мгновенному воспламенению указанных веществ с условной вероятностью 1.
4. При построении логического дерева событий должна учитываться возможность возникновения следующих типов сценариев пожара в помещении:
а) факельное горение истекающего газа или жидкости;
б) пожар пролива жидкости;
в) пожар твердых горючих веществ и материалов;
г) сгорание газопаровоздушной или пылевоздушной смеси в помещении.
5. Возможность сгорания газопаровоздушной или пылевоздушной смеси в помещении следует учитывать для пожароопасных ситуаций, связанных с реализацией следующих типов событий:
а) образование взрывоопасной газовоздушной или пылевоздушной смеси в помещении в результате поступления в помещение пожароопасной среды в газовой фазе при разгерметизации технологического оборудования;
б) образование взрывоопасной паровоздушной смеси в помещении в результате испарения с поверхности пролива жидкой фазы пожароопасной среды при разгерметизации технологического оборудования;
в) отказ технических средств (в частности, систем вентиляции), обеспечивающих состав смесей горючих газов и паров с воздухом вне концентрационной области распространения пламени.
6. Возможность возникновения факельного горения следует учитывать для пожароопасных ситуаций, связанных со струйным истечением горючих газов, ЛВЖ или ГЖ при разгерметизации технологического оборудования.
7. При определении возможных сценариев в результате развития пожароопасных ситуаций (пожаров) необходимо учитывать возможность разгерметизации технологического оборудования под воздействием очага пожара с вовлечением в пожар содержащихся в оборудовании горючих веществ, а также возможность вовлечения в пожар обращающейся в помещении пожарной нагрузки,
первоначально не участвующей в пожаре.
8. При возможности одновременной реализации для одного сценария нескольких типов пожара допускается учитывать только один наиболее неблагоприятный с точки зрения величин опасных факторов пожар.
9. При построении логического дерева событий следует учитывать реализацию различных ключевых событий, влияющих на развитие пожароопасных ситуации и пожаров.
10. Оценка влияния технических средств и мероприятий по обеспечению пожарной безопасности при построении логического дерева событий при определении сценариев пожара и условных вероятностен их реализации осуществляется на основе сопоставления особенностей и динамики развития каждого конкретного пожара с показателями технических средств и мероприятий
по обеспечению пожарной безопасности, характеризующими надежность (условная вероятность выполнения задачи или вероятность отказа в случае задействования), эффективность (степень влияния на динамику пожара, производительность) и быстродействие (времени выполнения задачи с оценкой влияния инерционности) указанных технических средств и мероприятий в условиях конкретного рассматриваемого пожара. При этом руководствуются следующими положениями:
а) при определении сценариев развития (построении логического дерева событий) пожаров учитываются только технические средства и мероприятия, рассчитанные на применение в условиях рассматриваемых пожаров;
б) при построении логического дерева событий должны рассматриваться как сценарии, связанные с эффективным срабатыванием технических средств и мероприятий по обеспечению пожарной безопасности, так и сценарии, при реализации которых эти средства и мероприятия откажут или окажутся неэффективными;
в) при построении логического дерева событий следует учитывать временные характеристики возможности эффективного срабатывания систем противоаварийной и противопожарной защиты (в частности, инерционность систем, предусмотренное время задержки) с оценкой влияния временных параметров процесса эвакуации людей;
г) для стадий развития пожара, возникшего в одном из помещений, связанных с выполнением задачи установками пожаротушения, предназначенными для защиты данного помещения, следует учитывать возможность распространения пожара в сторону соседних помещений в том случае, если интервал времени от момента возникновения пожара до момента ликвидации очага пожара в этом помещении превосходит время, в течение которого противопожарные преграды, которыми выделено данное помещение, обеспечивают локализацию очага рассматриваемого пожара в пределах указанного помещения. При отсутствии данных интервал времени от момента возникновения пожара до момента ликвидации очага пожара в помещении определяется как сумма инерционности (с оценкой времени задержки подачи огнетушащего вещества) и расчетного времени тушения пожара (времени подачи огнетушащего вещества), применяемой установкой пожаротушения.
11. Условная вероятность реализации ключевых событий, связанных с изменением режима ведения технологических процессов и эксплуатации здания, принимается, исходя из принятых проектных решений с оценкой влияния специфики здания.
Условная вероятность реализации ключевых событий, связанных с успешным срабатыванием или несрабатыванием технических средств и мероприятий по обеспечению пожарной безопасности, принимается по данным организаций производителей соответствующего оборудования.
При отсутствии сведений о вероятности эффективного срабатывания технических средств противопожарной защиты в здании, используемые для определения вероятности Dni эффективной работы технических средств по обеспечению пожарной безопасности п-го помещения при реализации ј-го сценария пожара, следует определять в соответствии с методом, изложенным ниже.
Значение вероятности эффективного срабатывания автоматических установок пожаротушения следует принимать равным ДАУП = 0,9 для здания, оборудованного автоматической установкой пожаротушения, соответствующей требованиям нормативных документов по пожарной безопасности или эффективность которой подтверждена в соответствии с условием соответствия

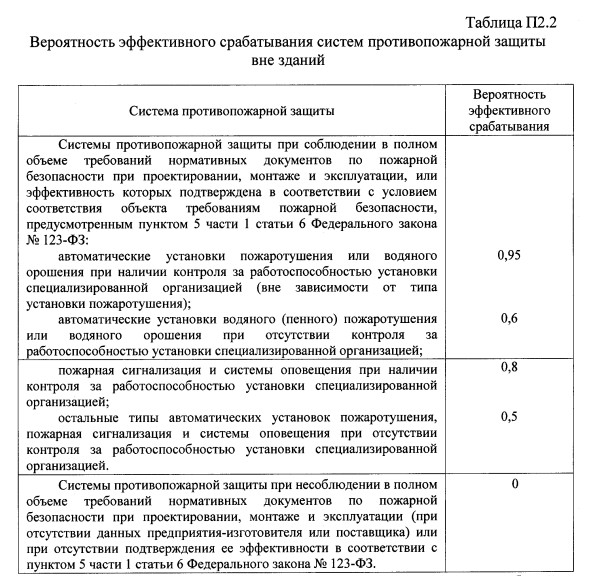

здания требованиям пожарной безопасности, предусмотренным пунктом 5 части 1 статьи 6 Федерального закона № 123-ФЗ.
В остальных случаях значение вероятности эффективного срабатывания автоматических установок пожаротушения принимается равным нулю.
Значение вероятности эффективного срабатывания автоматических установок пожарной сигнализации следует принимать равным Dспс = 0,8 для здания, оборудованного автоматической установкой пожарной сигнализации, соответствующей требованиям нормативных документов по пожарной безопасности или эффективность которой подтверждена в соответствии с условием
соответствия здания требованиям пожарной безопасности, предусмотренным пунктом 5 части 1 статьи 6 Федерального закона № 123-ФЗ.
В остальных случаях значение вероятности эффективного срабатывания автоматических установок пожарной сигнализации принимается равным нулю.
Значение вероятности эффективного срабатывания системы оповещения людей о пожаре и управления эвакуацией людей следует принимать равным Dсоуэ = 0,8 для здания, оборудованного системой оповещения людей о пожаре и управления эвакуацией людей, соответствующей требованиям нормативных документов по пожарной безопасности или эффективность которой подтверждена в соответствии с условием соответствия здания требованиям пожарной безопасности, предусмотренным пунктом 5 части 1 статьи 6 Федерального закона No 123-03.
В остальных случаях значение вероятности эффективного срабатывания системы оповещения людей о пожаре и управления эвакуацией людей принимается равным нулю.
Значение вероятности эффективного срабатывания системы противодымной защиты следует принимать равным Дидз = 0,8 для здания, оборудованного системой противодымной защиты, соответствующей требованиям нормативных документов по пожарной безопасности или эффективность которой подтверждена в соответствии с условием соответствия здания требованиям пожарной безопасности, предусмотренным пунктом 5 части 1 статьи 6 Федерального закона No 123-03.
В остальных случаях значение вероятности эффективного срабатывания системы противодымной защиты принимается равным нулю.
Для оценки вероятности эффективного срабатывания технических средств противопожарной защиты, размещенных вне зданий, следует использовать данные по вероятности эффективного срабатывания (выполнения задачи) каждой из систем противопожарной защиты, приведенных в таблице П2.2.
12. Оценка влияния АУП при построении логического дерева событий и определении расчетных сценариев пожара осуществляется в зависимости от особенностей применяемых АУП в сочетании со спецификой рассматриваемых сценариев пожара следующим образом.
При определении условной вероятности поражения человека оценка влияния АУП осуществляется путем включения в дерево событий ветвей, обусловленных эффективным и неэффективным срабатыванием в помещении очага пожара АУП.
При определении условной вероятности поражения человека при его нахождении в помещении очага пожара не допускается учитывать наличие в этих помещениях АУП порошкового, газового и аэрозольного пожаротушения, а также комбинированных установок, использующих указанные огнетушащие вещества.
Оценка влияния водяных или пенных АУП для таких помещений осуществляется путем включения в дерево событий ветвей, обусловленных эффективным и неэффективным срабатыванием в помещении очага пожара АУП до завершения процесса эвакуации людей. В этом случае в логическом дереве событий необходимо предусмотреть ветвь, на которой характеристики пожара
изменяются соответствующим образом при успешном срабатывании АУП. При этом необходимо учитывать время, необходимое для срабатывания АУП (время срабатывания пожарных извещателей СПС в сочетании с инерционностью АУП или время срабатывания спринклеров АУП).

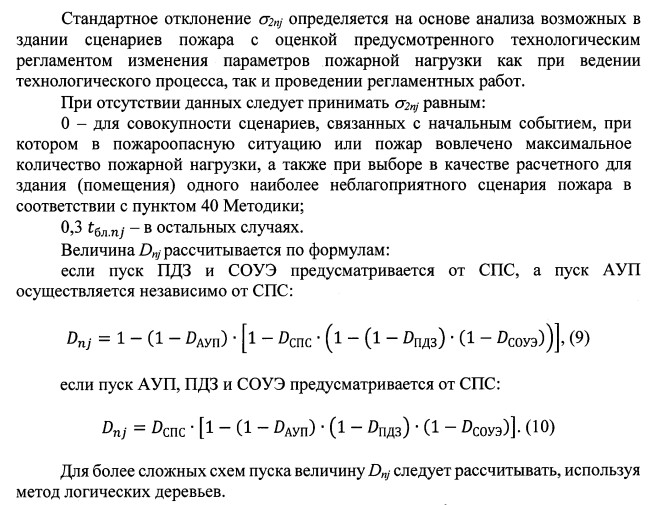

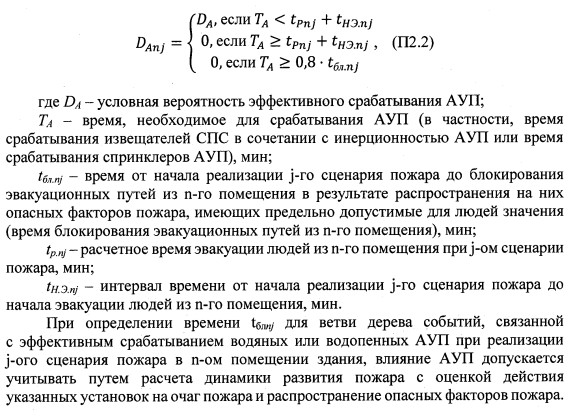

Условная вероятность реализации ветви дерева событий Danj, связанной с эффективным срабатыванием АУП при реализации ј-ого сценария пожара в п-ом помещении, определяется по формуле:
Приложение № 3 к методике определения расчетных величин пожарного риска на производственных объектах, утвержденной приказом МЧС России от 24.06.2024 № 533
Методы оценки параметров процессов, возникающих при реализации пожароопасных ситуаций и пожаров или являющихся их последствиями, а также опасных факторов пожара

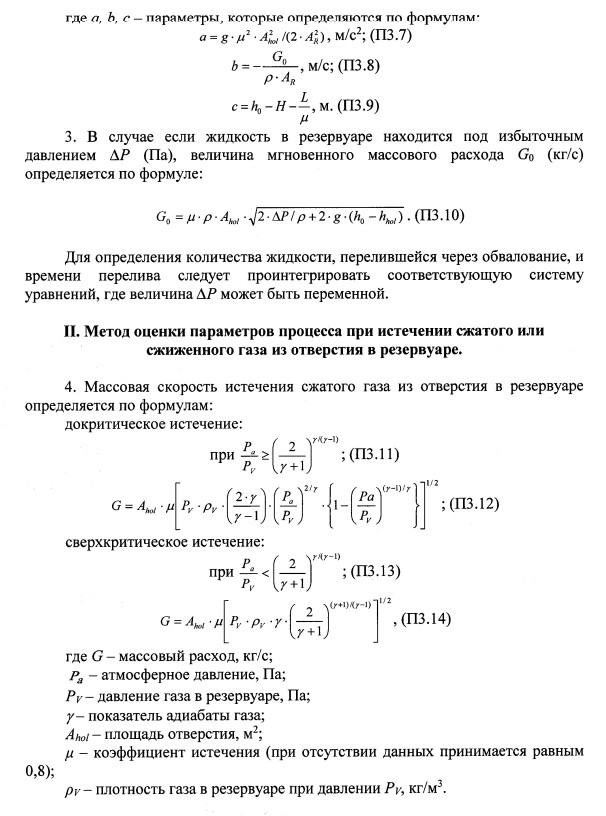

І. Метод оценки параметров процесса при истечении жидкости
1. Рассматривается резервуар, находящийся в обваловании (рисунок П3.1).
Вводятся следующие допущения:
истечение через отверстие однофазное;
резервуар имеет постоянную площадь сечения по высоте;
форма и линейные размеры отверстия на величину массового расхода не влияют толщина стенки не учитывается;
поверхность жидкости внутри резервуара горизонтальна;
температура жидкости остается постоянной в течение времени истечения.

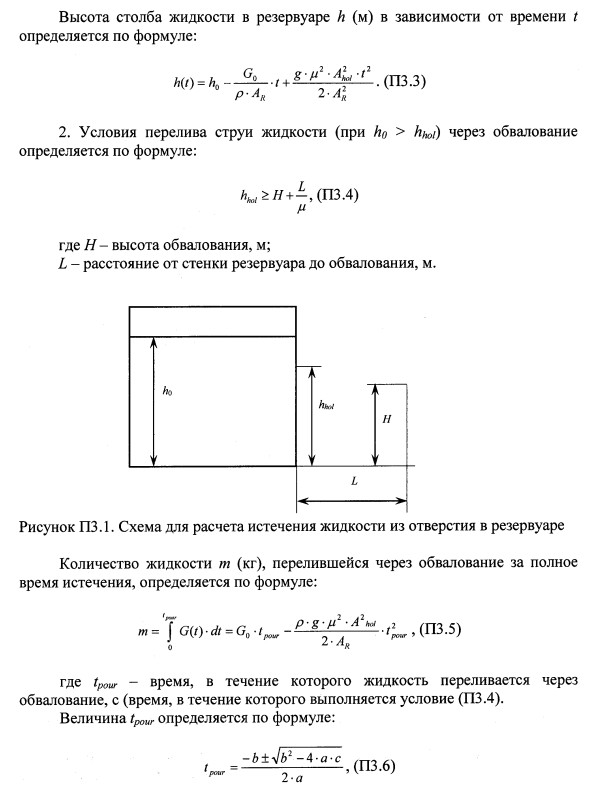

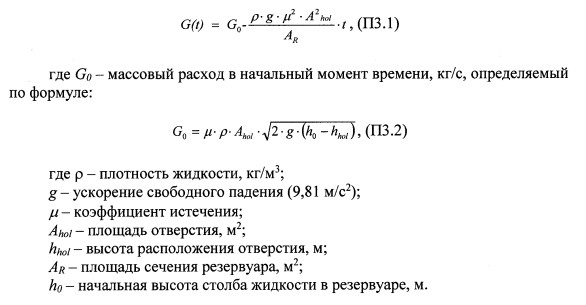

Массовый расход жидкости G (кг/с) через отверстие во времени т (c) определяется по формуле:
III. Метод оценки параметров процесса при растекании жидкости при квазимгновенном разрушении резервуара

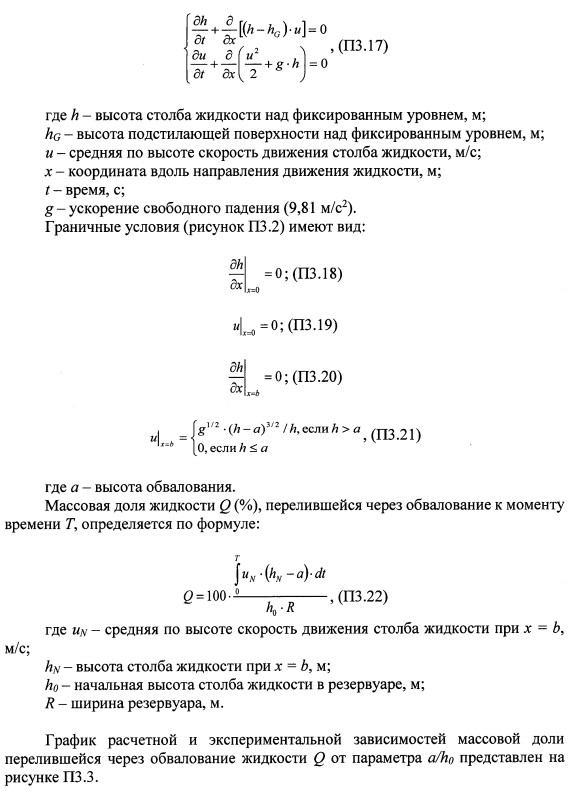

6. При квазимгновенном разрушении резервуара (внезапный, в течение секунд или долей секунд, распад резервуара на приблизительно равные по размеру части) часть хранимой в резервуаре жидкости может перелиться через обвалование.

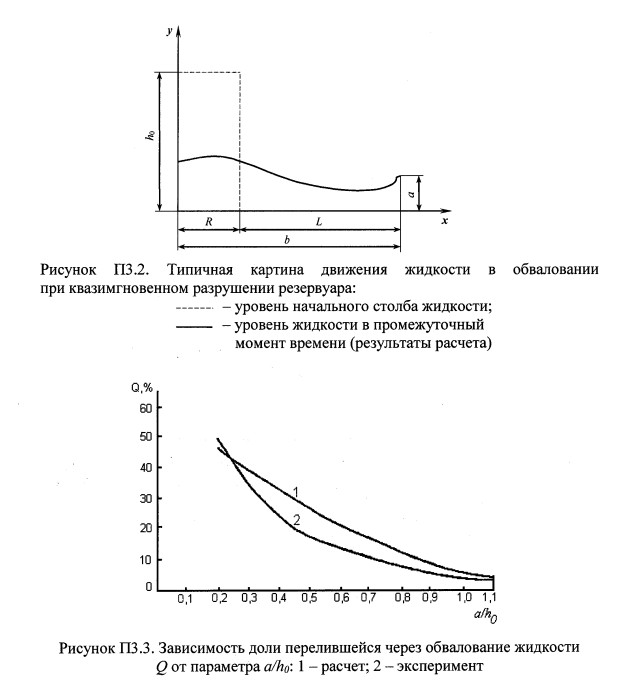

7. Ниже представлена математическая модель, позволяющая оценить долю жидкости, перелившейся через обвалование при квазимгновенном разрушении резервуара. Приняты следующие допущения:
рассматривается плоская одномерная задача;
временем разрушения резервуара не учитывается;
жидкость является невязкой;
трение жидкости о поверхность земли отсутствует;
поверхность земли является плоской, горизонтальной.
Система уравнений, описывающих движение жидкости, имеет вид:
IV. Метод оценки параметров процесса при поступлении горючих веществ в окружающее пространство в результате возникновения пожароопасных ситуаций, до возникновения пожара
8. Количество поступивших в окружающее пространство горючих веществ, которые могут образовать взрывоопасные газопаровоздушные смеси или проливы горючих сжиженных газов, ЛВЖ и ГЖ на подстилающей поверхности, определяется исходя из следующих предпосылок:
а) происходит расчетная авария одного из резервуаров (аппаратов) или трубопровода;
б) все содержимое резервуара (аппарата, трубопровода) или часть продукта (при соответствующем обосновании) поступает в окружающее пространство. При этом в случае наличия на объекте нескольких аппаратов (резервуаров) расчет следует проводить для каждого резервуара (аппарата);
в) при разгерметизации резервуара (аппарата) происходит одновременно утечка веществ из трубопроводов, питающих резервуар по прямому и обратному потоку в течение времени, необходимого для отключения трубопроводов. Расчетное время отключения трубопроводов определяется в каждом конкретном случае, исходя из реальной обстановки, и должно быть минимальным исходя из
паспортных данных на запорные устройства и их надежности, характера технологического процесса и вида расчетной аварии.
При отсутствии данных для оценки массы горючих веществ, поступающих в окружающее пространство в результате возникновения пожароопасных ситуаций, для сценария последующего воспламенения расчетное время отключения технологических трубопроводов следует принимать равным:
времени срабатывания системы автоматики отключения трубопроводов согласно паспортным данным установки, если вероятность отказа системы автоматики не превышает 0,000001 в год или обеспечено резервирование ее элементов;
120 с, если вероятность отказа системы автоматики превышает 0,000001 в год и не обеспечено резервирование ее элементов;
300 с при ручном отключении;
г) в качестве расчетной температуры при пожароопасной ситуации с наземно расположенным оборудованием следует принимать максимально возможную температуру воздуха в соответствующей климатической зоне, а при пожароопасной ситуации с подземно расположенным оборудованием температуру грунта, условно равную максимальной среднемесячной температуре
окружающего воздуха в наиболее теплое время года;
д) длительность испарения жидкости с поверхности пролива принимается равной времени ее полного испарения, но не более 3600 с. Для проливов жидкости до 20 кг время испарения следует принимать равным 900 с.
9. Допускается использование показателей пожаровзрывоопасности для смесей веществ и материалов по наиболее опасному компоненту.
V. Метод оценки параметров процесса при разгерметизации надземного резервуара
10. Масса жидкости, поступившей в окружающее пространство при разгерметизации резервуара, определяется по формуле:

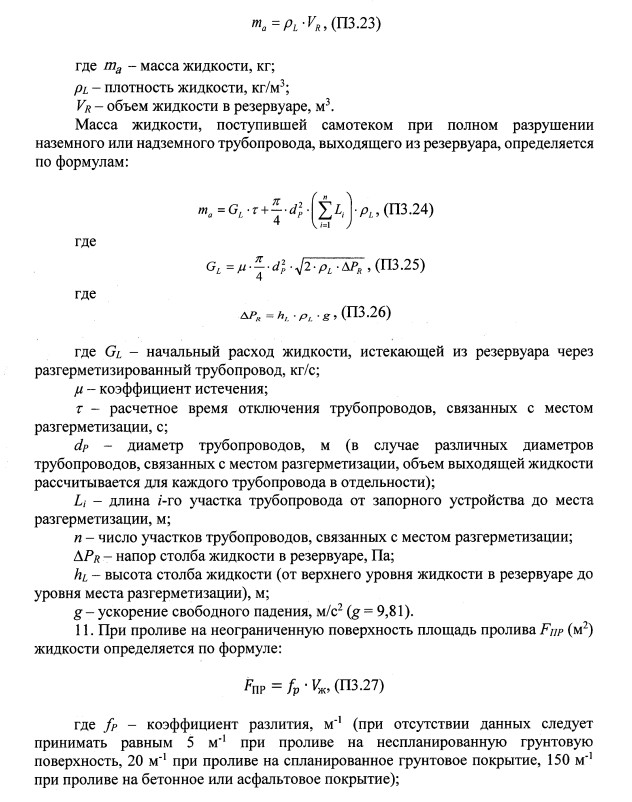

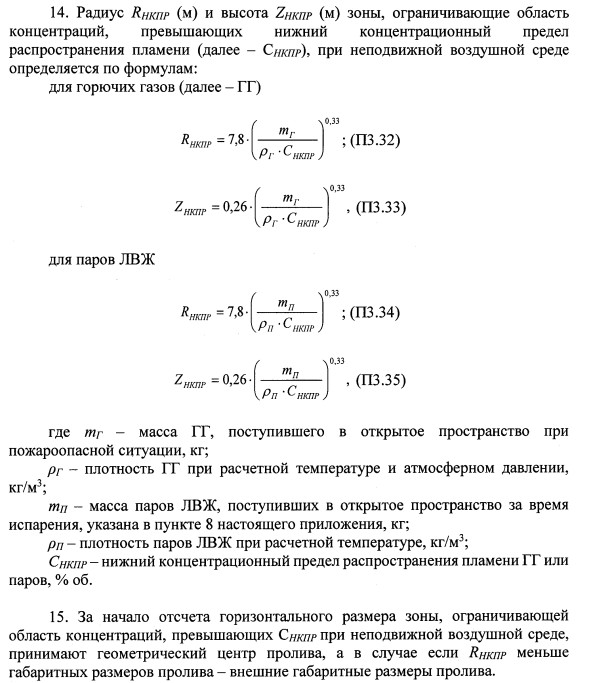

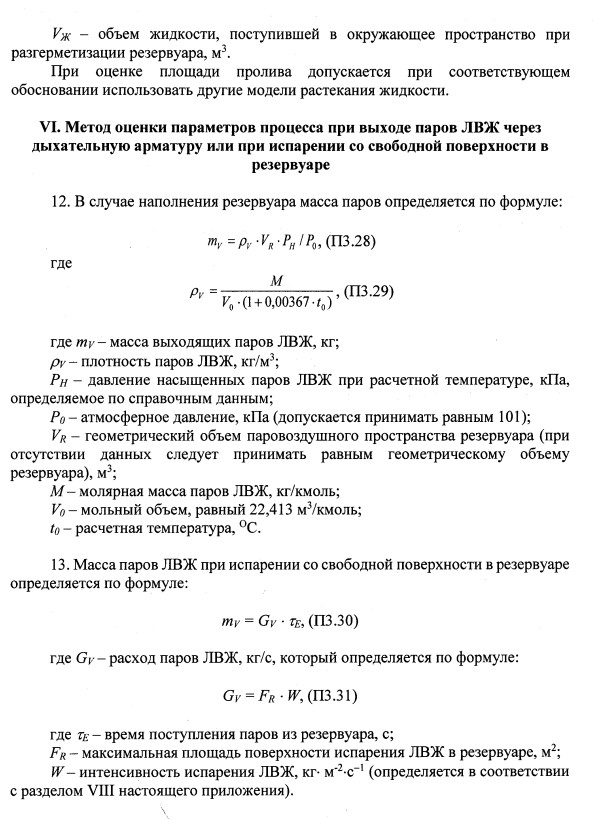

VII. Метод оценки параметров процесса формирования зон загазованности
VIII. Метод оценки параметров волны давления при сгорании газо-, паро- или пылевоздушного облака
16. Методика количественной оценки параметров воздушных волн давления при сгорании газо-, паровоздушного облака (далее - облако) распространяется на случаи выброса ГГ, паров или пыли в атмосферу на производственных объектах.
Основными структурными элементами алгоритма расчетов являются:
определение ожидаемого режима сгорания облака;
расчет максимального избыточного давления и импульса фазы сжатия воздушных волн давления для различных режимов;
определение дополнительных характеристик взрывной нагрузки;
оценка поражающего воздействия.
Исходными данными для расчета параметров волн давления при сгорании облака являются:
вид горючего вещества, содержащегося в облаке;
концентрация горючего вещества в смеси С стехиометрическая концентрация горючего вещества с воздухом Сст, масса горючего вещества, содержащегося в облаке Мт, с концентрацией
между нижним и верхним концентрационным пределом распространения пламени;
удельная теплота сгорания горючего вещества Еуд скорость звука в воздухе Со (обычно принимается равной 340 м/с);
информация о степени загроможденности окружающего пространства;
эффективный энергозапас горючей смеси Е, который определяется по формуле:
При расчете параметров сгорания облака, расположенного на поверхности земли, величина эффективного энергозапаса удваивается.
17. Допускается величину Мт принимать равной массе горючего вещества, содержащегося в облаке, с коэффициентом 2 участия горючего вещества во взрыве. При отсутствии данных коэффициент Z следует принимать равным 0,1.
При струйном стационарном истечении горючего газа величину Мт следует рассчитывать принимая стационарным распределение концентраций горючего газа в струе.
18. Ожидаемый режим сгорания облака зависит от типа горючего вещества и степени загроможденности окружающего пространства.

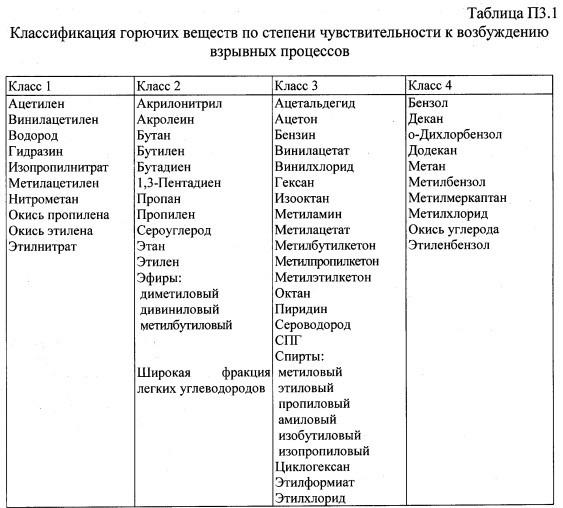

19. Вещества, способные к образованию горючих смесей с воздухом, по степени своей чувствительности к возбуждению взрывных процессов разделены на четыре класса:

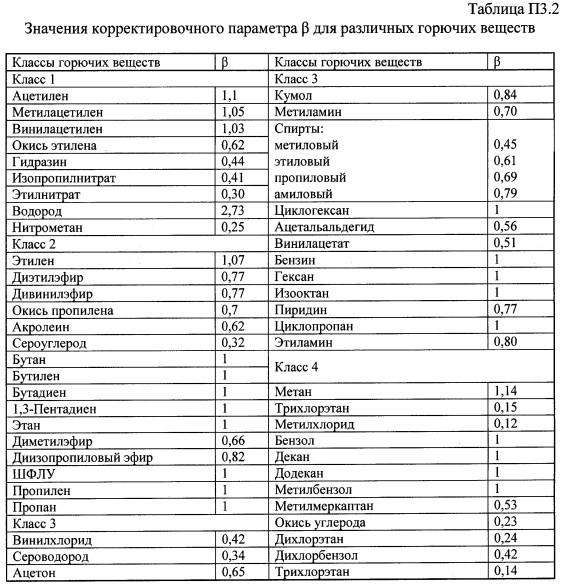

класс 1 - особо чувствительные вещества (размер детонационной ячейки менее 2 см);
класс 2 - чувствительные вещества (размер детонационной ячейки лежит в пределах от 2 до 10 см);
класс 3 - средне чувствительные вещества (размер детонационной ячейки лежит в пределах от 10 до 40 см);
класс 4 - слабо чувствительные вещества (размер детонационной ячейки больше 40 см).
20. Классификация наиболее распространенных в промышленном производстве горючих веществ приведена в таблице П3.1. В случае если вещество не внесено в классификацию, его следует классифицировать по аналогии с имеющимися в списке веществами, а при отсутствии информации о свойствах данного вещества, его следует отнести к классу 1, то есть рассматривать наиболее
опасный случай.
21. При оценке масштабов поражения волнами давления должно учитываться различие химических соединений по теплоте сгорания, используемой для расчета полного запаса энерговыделения. Для типичных углеводородов принимается в расчет значение удельной теплоты сгорания Еудо - 44 МДж/кг. Для иных горючих веществ в расчетах используется удельное энерговыделение Еуд = В Еудо. Здесь В - корректировочный параметр. Для условно выделенных классов горючих веществ величины параметра в представлены в таблице П3.2.

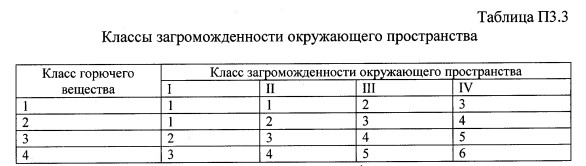

22. Характеристики загроможденности окружающего разделяются на четыре класса:
класс 1 - наличие длинных труб, полостей, каверн, заполненных горючей смесью, при сгорании которой возможно ожидать формирование турбулентных струй продуктов сгорания, имеющих размеры не менее трех размеров детонационной ячейки данной смеси. Если размер детонационной ячейки для данной смеси неизвестен, то минимальный характерный размер струй принимается равным 5 см для веществ класса 1, 20 см для веществ класса 2, 50 см для веществ класса 3 и 150 см для веществ класса 4;
класс II - сильно загроможденное пространство: наличие полузамкнутых объемов, высокая плотность размещения технологического оборудования, лес, большое количество повторяющихся препятствий;
класс III - средне загроможденное пространство: отдельно стоящие технологические установки, резервуарный парк;
класс IV - слабо загроможденное и свободное пространство.
23. Для оценки воздействия сгорания облака возможные режимы сгорания разделяются на шесть классов по диапазонам скоростей их распространения
следующим образом:
более;
класс 1 - детонация или горение со скоростью фронта пламени 500 м/с и
класс 2 - дефлаграция, скорость фронта пламени 300 - 500 м/с;
класс 3 - дефлаграция, скорость фронта пламени 200 - 300 м/с;
класс 4 - дефлаграция, скорость фронта пламени 150 – 200 м/с;

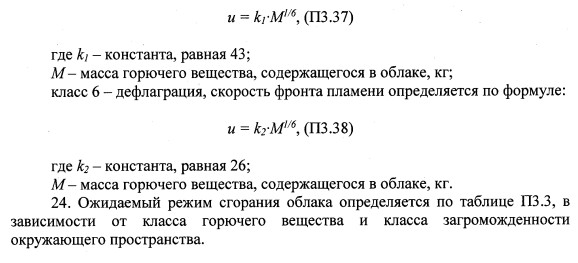

класс 5 - дефлаграция, скорость фронта пламени определяется по формуле:
При определении максимальной скорости фронта пламени для режимов сгорания 2 - 4 классов дополнительно рассчитывается видимая скорость фронта пламени по соотношению (П3.37). В том случае если полученная величина больше максимальной скорости, соответствующей данному классу, она принимается по формуле (П3.37). Скорость фронта пламени для классов 5 или 6 не должна превышать значения нижней границы диапазона скорости фронта пламени класса 4.

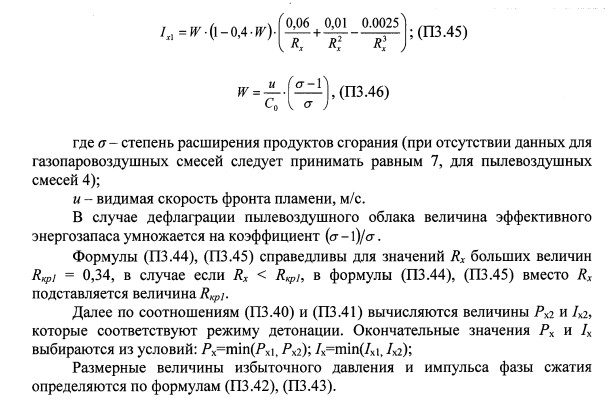

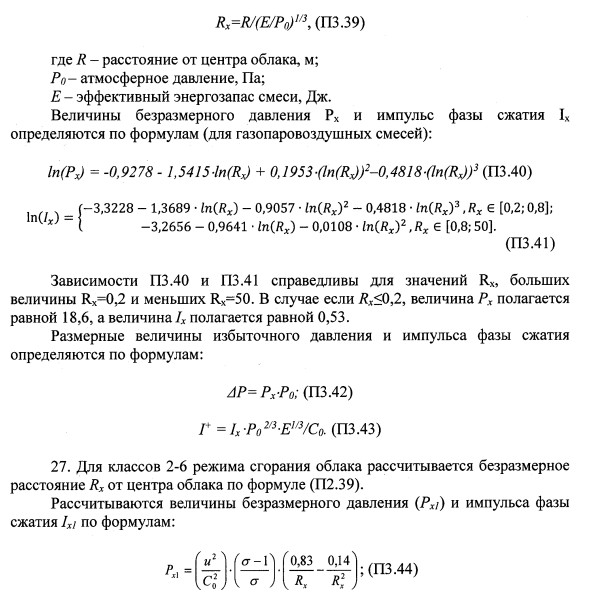

25. Параметры воздушных волн давления (избыточное давление АР и импульс фазы сжатия 1) в зависимости от расстояния от центра облака рассчитываются исходя из ожидаемого режима сгорания облака.
26. Для класса 1 режима сгорания облака рассчитывается соответствующее безразмерное расстояние по формуле:
ІХ. Метод оценки параметров волны давления при взрыве резервуара с перегретой жидкостью или сжиженным газом при воздействии на него очага пожара

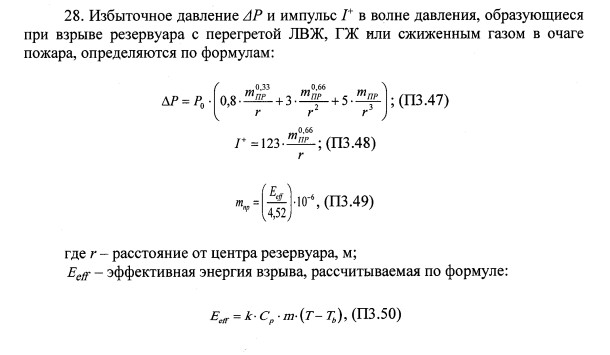

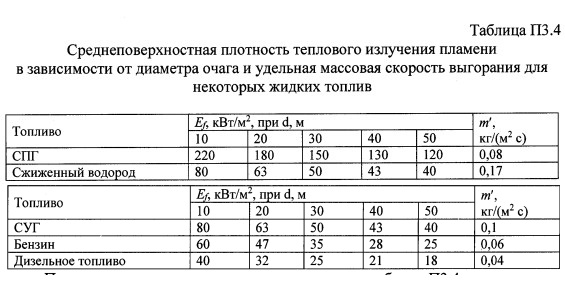

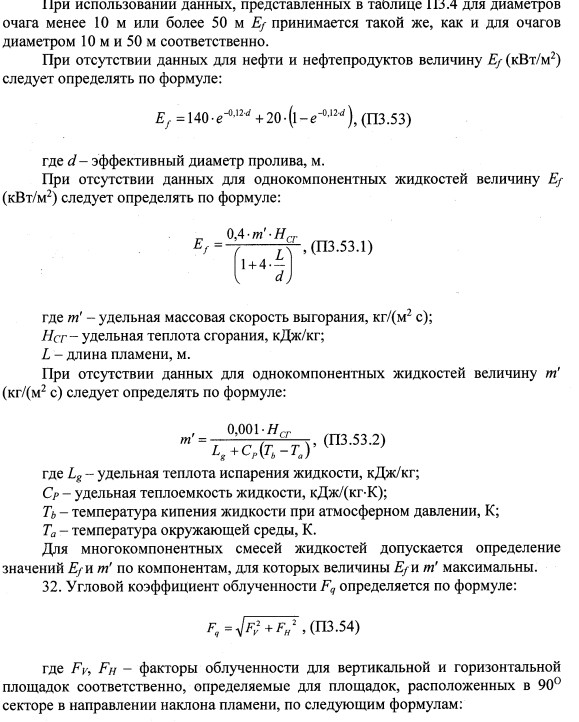

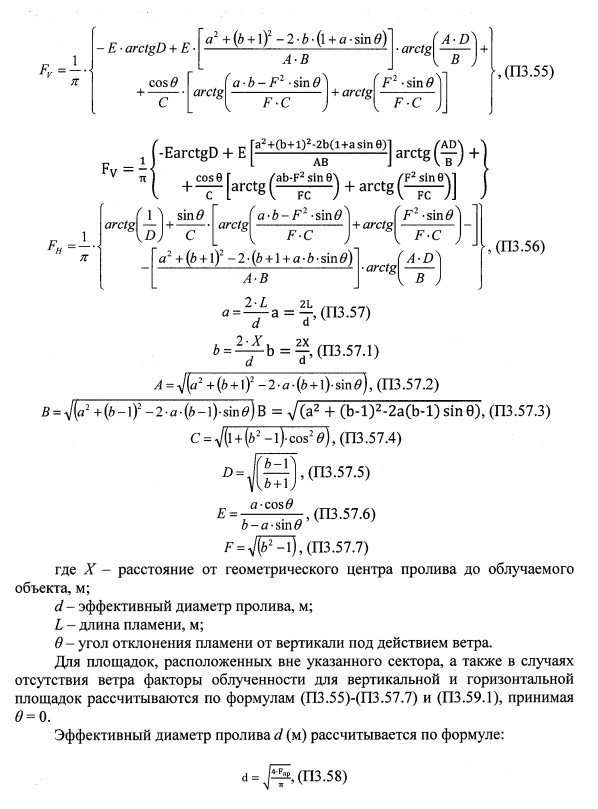

Х. Метод оценки параметров пожара пролива

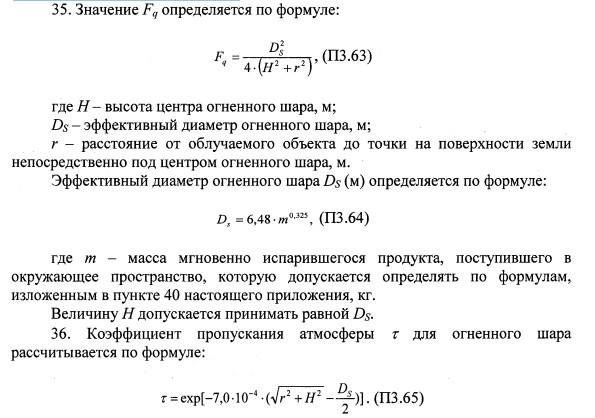

ХІ. Метод оценки параметров реализации огненного шара
34. Интенсивность теплового излучения (кВт/м²) для огненного шара определяется по формуле (П3.52).
Величина Ес определяется на основе имеющихся экспериментальных данных. При отсутствии экспериментальных данных следует принимать Ер равной 350 кВт/м² для углеводородных топлив (кроме СПГ), 450 кВт/м² для СПГ, 330 кВт/м² для сжиженного водорода.
XII. Метод оценки параметров реализации пожара-вспышки
37. В случае образования паровоздушной смеси в незагроможденном технологическим оборудованием пространстве и его зажигании относительно слабым источником (в частности, искрой) сгорание этой смеси происходит, как правило, с небольшими видимыми скоростями пламени. При этом амплитуды волны давления малы и могут не приниматься во внимание при оценке
поражающего воздействия. В этом случае реализуется так называемый пожарвспышка, при котором зона поражения высокотемпературными продуктами сгорания паровоздушной смеси практически совпадает с максимальным размером облака продуктов сгорания (то есть поражаются в основном объекты, попадающие в это облако).
38. Радиус воздействия высокотемпературных продуктов сгорания паровоздушного облака при пожаре-вспышке RF определяется формулой:

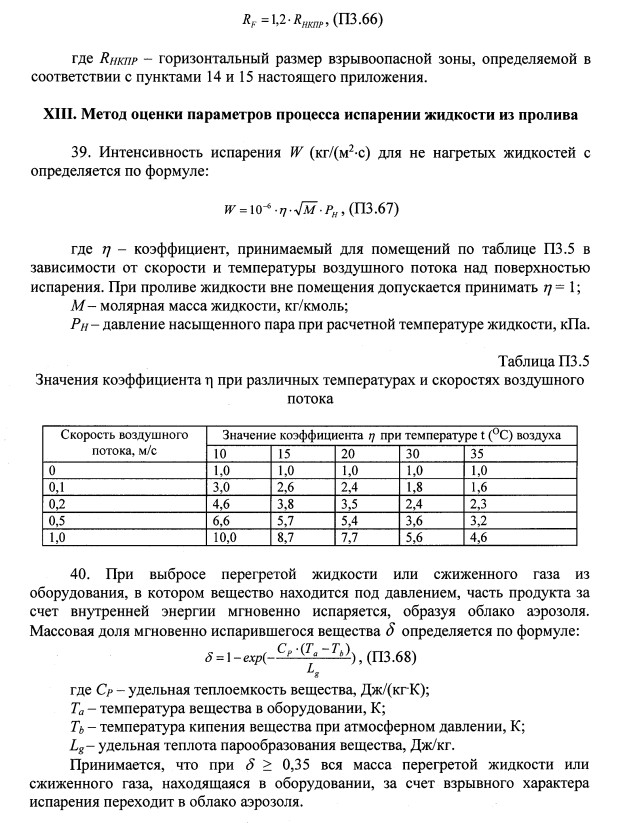

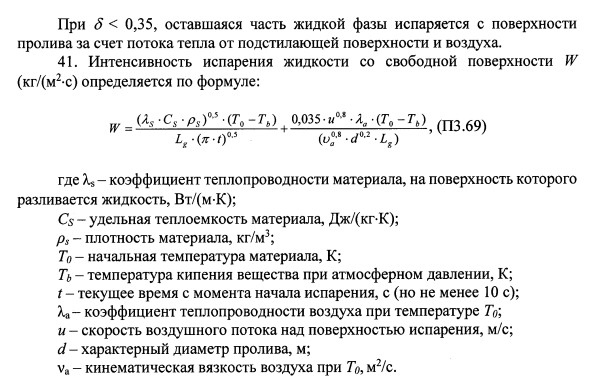

XIV. Метод оценки параметров факела при струйном горении

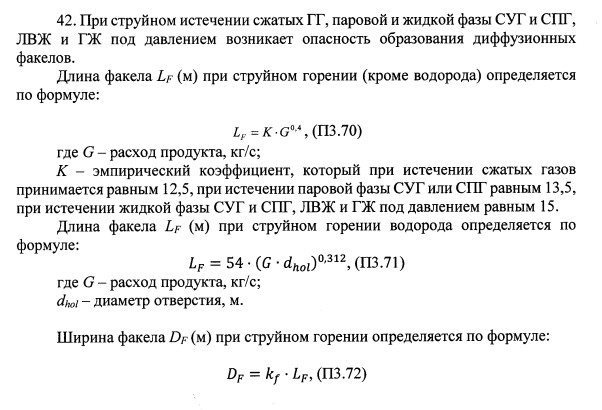

где к - эмпирический коэффициент, который для водорода принимается равным 0,17, для других горючих веществ равным 0,15.
43. При проведении оценки пожарной опасности горящего факела при струйном истечении сжатых горючих газов, паровой и жидкой фазы СУГ, СПГ, ЛВЖ и ГЖ под давлением допускается принимать следующее:
зона непосредственного контакта пламени с окружающими объектами определяется размерами факела;
ветра;
длина факела LF не зависит от направления истечения продукта и скорости наибольшую опасность представляют горизонтальные факелы, условную вероятность реализации которых следует принимать равной 0,67;
поражение человека в горизонтальном факеле происходит в 30° секторе с радиусом, равным длине факела;
воздействие горизонтального факела на соседнее оборудование, приводящее к его разрушению (каскадному развитию аварии), происходит в 30° секторе, ограниченном радиусом, равным LF;
за пределами указанного сектора на расстояниях от LF до 1,5 LF тепловое излучение от горизонтального факела составляет 10 кВт/м2;
тепловое излучение от вертикальных факелов определяется по формулам (П3.52), (П.3.54) — (П3.57.7) и (П3.62), принимая 1 равным LF, а равным DF, в равным 0, а Е, по формулам (П3.53) – (П3.53.2) или таблице П3.4 в зависимости от вида топлива. При отсутствии данных и невозможности рассчитать Ес по представленным формулам эту величину следует принимать равной 200 кВт/м², для водородного газового факела - 33 кВт/м², для факела жидкого водорода – 80 кВт/м2;
при истечении жидкой фазы СУГ или СПГ из отверстия с эквивалентным диаметром до 100 мм при мгновенном воспламенении происходит полное сгорание истекающего продукта в факеле без образования пожара пролива;
область возможного воздействия пожара-вспышки при струйном истечении совпадает с областью воздействия факела (30° сектор, ограниченный радиусом, равным LF);
при мгновенном воспламенении струи газа возможность формирования волн давления не учитывается;
факельное горение не учитывается при рассмотрении сценариев разгерметизации трубопроводных систем с ЛВЖ и ГЖ, в которых площадь аварийного отверстия разгерметизации превосходит 20% площади поперечного сечения трубопровода.
Приложение № 4 к методике определения расчетных величин пожарного риска на производственных объектах, утвержденной приказом МЧС России от 24.06.2024 № 533
Критерии оценки поражающего действия волны давления на здания и людей, а также теплового излучения на людей и горючие материалы
1. Критерии оценки поражающего действия волны давления на здания и людей

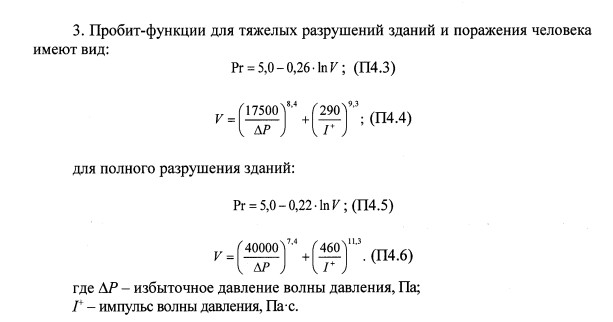

1. Детерминированные критерии поражения людей, в том числе находящихся в здании, избыточным давлением при сгорании газо-, паро- или пылевоздушных смесей в помещениях или на открытом пространстве приведены в таблице П4.1.

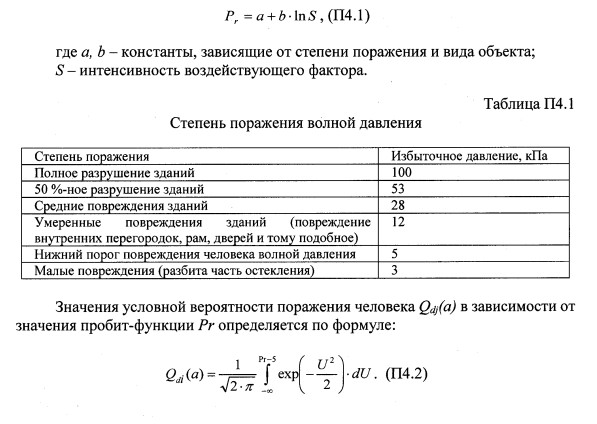

2. В качестве вероятностного критерия поражения используется понятие пробит-функции. В общем случае пробит-функция Рг описывается формулой:
ІІ. Критерии оценки поражающего действия теплового излучения на людей и горючие материалы
4. При анализе воздействия теплового излучения следует различать случаи импульсного и длительного воздействия. В первом случае критерием поражения является доза излучения D (в частности, воздействие огненного шара), во втором - критическая интенсивность теплового излучения 9CR (в частности, воздействие пожара пролива).

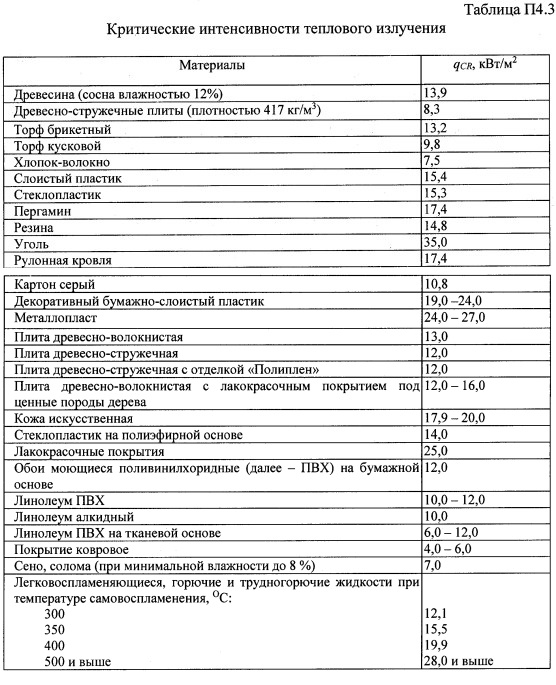

Величины 9CR для воспламенения некоторых горючих материалов приведены в таблице П4.3, для различных степеней поражения человека — в таблице П4.4.

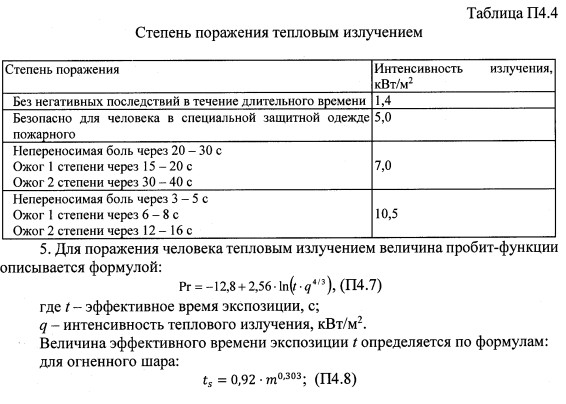

для пожара пролива:
где т - масса горючего вещества, участвующего в образовании огненного шара, которая определяется по формулам, изложенным в пункте 40 приложения
№ 3 к Методике, кг;
to - характерное время, за которое человек обнаруживает пожар и принимает решение о своих дальнейших действиях, с (при отсутствии данных принимается равным 5 с);
х - расстояние от места расположения человека до безопасной зоны (зона, где интенсивность теплового излучения меньше 4 кВт/м²);
и - средняя скорость движения человека к безопасной зоне, м/с (принимается равной 5 м/с).
6. Для участков территории производственного объекта, на которых по условиям эксплуатации допускается наличие только персонала объекта в специальной защитной одежде пожарного, условную вероятность поражения тепловым излучением следует определять по формуле:
7. Условная вероятность поражения человека, попавшего в зону непосредственного воздействия пламени пожара пролива или факела, принимается равной 1.
Для пожара-вспышки следует принимать, что условная вероятность поражения человека, попавшего в зону воздействия высокотемпературными продуктами сгорания газопаровоздушного облака, равна 1, за пределами этой зоны условная вероятность поражения человека принимается равной 0.
Приложение № 5 к методике определения расчетных величин пожарного риска на производственных объектах, утвержденной приказом МЧС России от 24.06.2024 №533
Методы определения критической продолжительности пожара по опасным факторам пожара и расчетного времени эвакуации
І. Методы определения критической продолжительности пожара по опасным факторам пожара
1. Критические продолжительности пожара определяют по результатам расчета значений опасных факторов пожара на эвакуационных путях в различные моменты времени.
Значения опасных факторов пожара рассчитываются на путях эвакуации на высоте 1,7 м от пола путем решения системы уравнений тепломассообмена.
Для описания термогазодинамических параметров пожара применяются три вида моделей: интегральные, зонные (зональные) и полевые, содержащиеся в методике определения расчетных величин пожарного риска в зданиях, сооружениях и пожарных отсеках различных классов функциональной пожарной опасности и (или) в Методике.
2. Выбор конкретной модели расчета времени блокирования путей эвакуации следует осуществлять, исходя из следующих предпосылок:
а) интегральный метод:
для зданий, содержащих развитую систему помещений малого объема простой геометрической конфигурации;
для помещений, где характерный размер очага пожара соизмерим с характерными размерами помещения и размеры помещения соизмеримы между собой (линейные размеры помещения отличаются не более чем в 5 раз);
для предварительных расчетов неблагоприятных сценариев пожара;
б) зонный (зональный) метод:
для зданий и помещений, интегрального метода;
с целью выявления наиболее для которых допустимо использование для зданий, содержащих систему помещений простой геометрической конфигурации, когда размер очага пожара существенно меньше размеров помещения;
в) полевой метод:
для зданий и помещений, для которых допустимо использование интегрального или зонного метода;
для помещений сложной геометрической конфигурации, а также помещений с большим количеством внутренних преград (в частности, многосветные пространства с системой галерей и примыкающих коридоров);
для помещений, в которых один из геометрических размеров более чем в 10 раз отличается от остальных;
для иных случаев, когда применимость или информативность зонных интегральных моделей вызывает сомнение.
При использовании интегрального, зонного и полевого методов необходимо учитывать следующие свойства обращающихся или используемых горючих веществ и материалов, в достаточной степени отражающих характер поведения материала в условиях пожара:
низшая теплота сгорания материала, МДж/кг;
линейная скорость распространения пламени, м/с (для твердых горючих веществ и материалов);
время стабилизации горения, с (для жидких горючих веществ и материалов, в случае отсутствия данных принимать равным нулю);
удельная скорость выгорания, кг/м².с;
дымообразующая способность, Нп м²/кг;
потребление кислорода, кг/кг;
выделение каждого рассматриваемого токсичного газа, кг/кг.
При определении критической продолжительности пожара по токсичным газам необходимо рассматривать возможность образования и распространения наиболее опасных токсичных продуктов горения. Состав образующихся токсичных газов для горючих веществ и материалов определяется на основе справочных источников информации или результатов экспериментальных
исследований. В случае отсутствия данных о свойствах обращающихся или используемых горючих веществ и материалов необходимо экспериментальное определение указанных свойств рассматриваемых материалов.
Допускается использовать альтернативный метод расчета критических продолжительностей пожара по потере видимости и повышению концентрации токсичных продуктов горения и термического разложения, который основан на получении следующих экспериментальных зависимостей:
зависимость парциальных плотностей токсичных газов от изменения парциальной плотности кислорода;
зависимость оптической плотности дыма от изменения парциальной плотности кислорода.
В этом случае изменение парциальной плотности кислорода, необходимое для расчета парциальных плотностей токсичных газов и оптической плотности дыма, определяется в соответствии с выбранной моделью расчета времени блокирования путей эвакуации (интегральной, зонной или полевой).
Определение времени блокирования путей эвакуации по остальным опасным факторам пожара, кроме снижения видимости в дыму и повышенной концентрации токсичных продуктов горения и термического разложения, осуществляется в соответствии с выбранной моделью расчета времени блокирования путей эвакуации (интегральной, зонной или полевой).
3. Метод определения критической продолжительности пожара по условию блокирования эвакуационных путей в результате воздействия теплового излучения и (или) повышенной температуры.
Критическая продолжительность пожара по тепловому потоку и повышенной температуре определяется по времени достижения на путях эвакуации эффективной тепловой дозой RED величины, равной 1.
Эффективная тепловая доза QEED определяется по формуле:

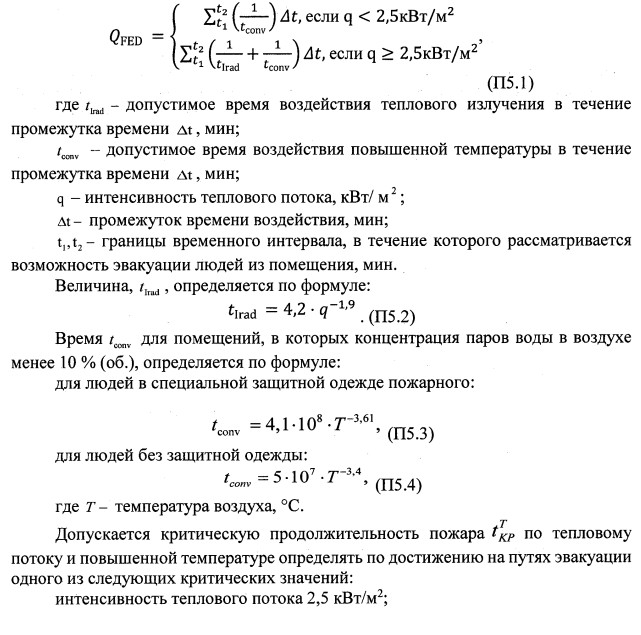

температура воздуха 90 °C (в случае если в воздухе помещения содержание водяного пара составляет менее 10% об.).
Для помещений, в которых концентрация паров воды в воздухе составляет 10% об. и более, или при отсутствии для расчетов необходимых исходных данных критическая продолжительность пожара р по тепловому потоку и повышенной температуре определяется по достижению температуры воздуха на путях эвакуации 60 °С.
4. Метод определения критической продолжительности пожара по условию блокирования эвакуационных путей по потере видимости.
Критическая продолжительность пожара П.В. По потере видимости определяется по времени достижения на путях эвакуации расстояния потери видимости:
5 м - для всех сценариев пожара при площади помещения менее 100 м²;
5 м - для всех сценариев развития пожара, связанных с успешным срабатыванием СОУЭ 2-5 типа при площади помещения 100 м² и более;
10 м - для всех сценариев развития пожара, связанных с неуспешным срабатыванием СОУЭ 2-5 типа при площади помещения 100 м² и более;
10 м - для всех сценариев развития пожара, связанных с успешным срабатыванием СОУЭ 1-го типа при площади помещения 100 м² и более;
20 м- в остальных случаях.
5. Метод определения критической продолжительности пожара по условию блокирования эвакуационных путей в результате снижения концентрации кислорода.
Критическая продолжительность пожара по пониженному содержанию кислорода в помещении определяется по времени достижения на путях эвакуации концентрации кислорода 0,226 кг/м3(17,5% об.).
6. Метод определения критической продолжительности пожара по условию блокирования эвакуационных путей в результате повышения концентрации токсичных продуктов горения и термического разложения.
Критическая продолжительность пожара по повышению на путях эвакуации токсичных продуктов горения и термического разложения определяется по наименьшему из времен достижения на путях эвакуации эффективной дозы Хред или эффективной концентрации рес величины, равной 1 исходя из их совместного действия.

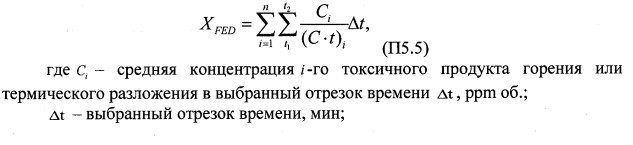

Эффективная доза XFED рассчитывается по формуле:
II. Метод определения расчетного времени эвакуации
7. Пути движения людей и выходы высотой менее 1,9 м и шириной менее 0,7 м при определении расчетного времени эвакуации не учитываются, за исключением случаев, установленных в нормативных документах по пожарной безопасности. Допускается учитывать горизонтальные пути движения людей и выходы высотой не менее 1,8 м, предназначенные для эвакуации не более 5
человек, в случае, если в местах уменьшения высоты до значения менее 1,9 м предусмотрена сигнальная разметка.
Для наружных установок, включающих в свой состав этажерки, открытые галереи, эстакады с проходами и площадками обслуживания оборудования длина пути от места расположения человека до безопасной зоны должна определяться на основе объемно-планировочных решений наружной установки и предусмотренных на ней путей эвакуации. Пандусы, если их наклон менее 1:8,
допускается относить к горизонтальным путям.
8. Площадь горизонтальной проекции человека следует принимать не менее 0,125 м²/чел.
Количество людей, относящихся к маломобильным группам населения, определяется заданием на проектирование или иной документацией на объект.
Параметры (площадь горизонтальной проекции, параметры людского потока), необходимые для определения расчетного времени эвакуации людей, относящихся к маломобильным группам населения, принимаются в соответствии с методиками определения расчетных величин пожарного риска, утвержденными в установленном порядке.

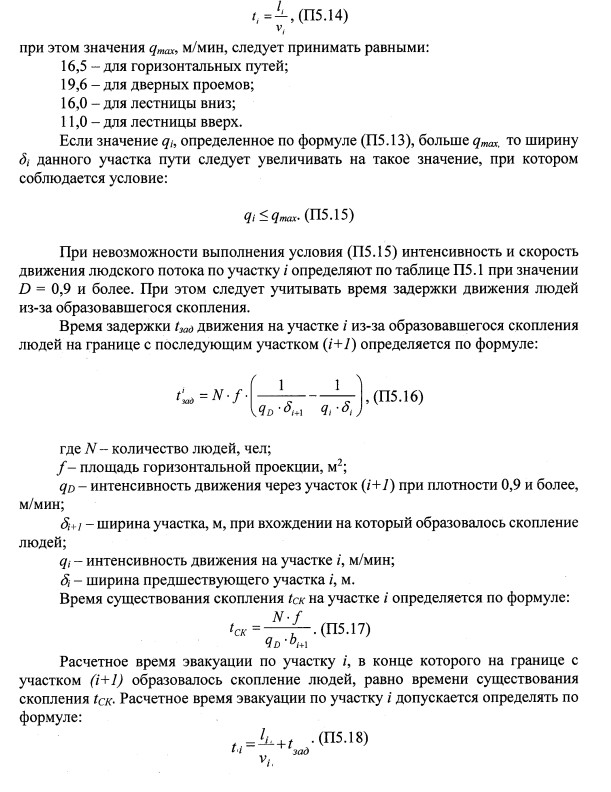

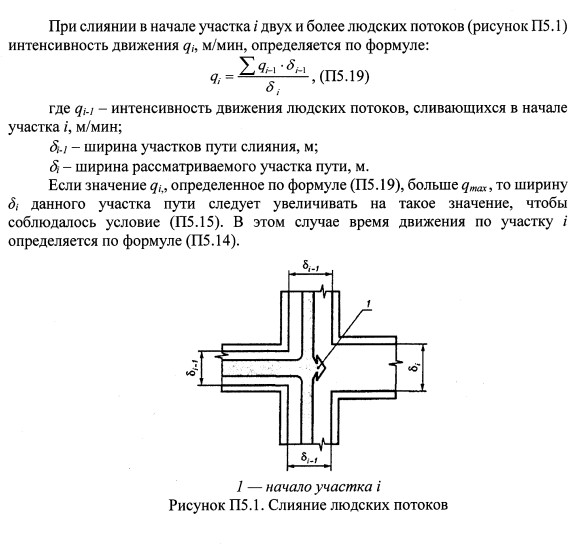

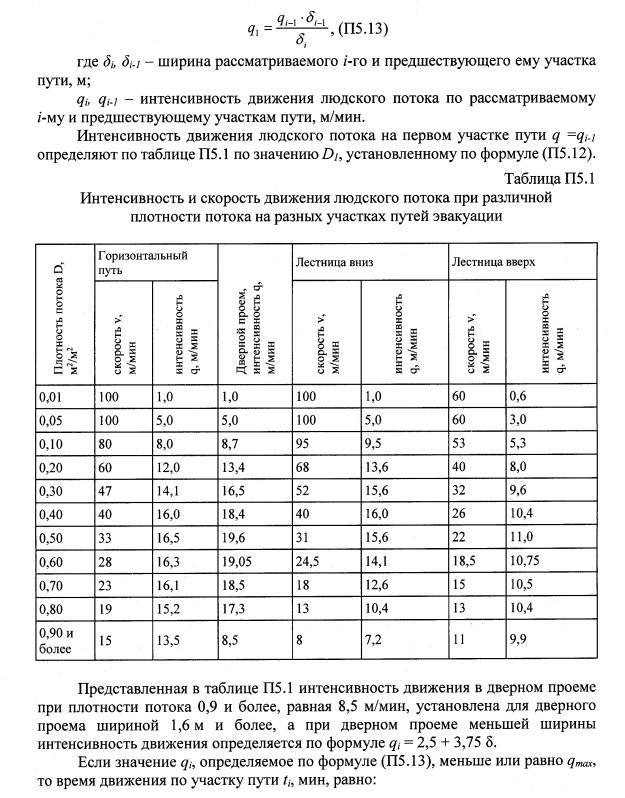

9. Упрощенная аналитическая модель движения людского потока. Расчетное время эвакуации людей р из помещений и зданий устанавливают по расчету времени движения одного или нескольких людских потоков через эвакуационные выходы от наиболее удаленных мест размещения людей непосредственно наружу или в безопасную зону.
При расчете весь путь движения людского потока подразделяют на участки (проход, коридор, дверной проем, лестничный марш, тамбур) длиной /; и шириной 6. Начальными участками являются проходы между рабочими местами, оборудованием. При определении расчетного времени эвакуации учитывается пропускная способность всех имеющихся в помещениях, на этажах и в здании
эвакуационных выходов.
При определении расчетного времени длину и ширину каждого участка пути эвакуации для проектируемых зданий принимают по проекту, а для существующих — по факту. Длину пути по лестничным маршам, а также по пандусам измеряют по длине марша. Длину пути в дверном проеме принимают равной нулю. Проем, расположенный в стене толщиной более 0,7 м, а также
тамбур являются самостоятельными участками горизонтального пути, имеющими конечную длину 1;.
Расчетное время эвакуации людей р следует определять как сумму времени движения людского потока по отдельным участкам пути по формуле:
