ГОСТ Р 53300-2009

Противодымная защита
зданий и сооружений
Методы приемо-сдаточных и
периодических испытаний

Актуализированная редакция ГОСТ Р 53300-2009
(Дата введения 01.01.2010)
скачать документ

1 Область применения

1.1 Настоящий стандарт устанавливает порядок и периодичность проведения приемо-сдаточных и периодических испытаний систем противодымной вентиляции зданий и сооружений различного назначения (далее — здания).
1.2 Установленные по настоящему методу результаты испытаний предназначены для оценки технического состояния систем противодымной вентиляции на объектах нового строительства и реконструкции, а также на эксплуатируемых зданиях.

2 Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ 12.3.018 ССБТ Системы вентиляционные. Методы аэродинамических испытаний
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный
стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение
рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Периодичность и состав испытаний

3.1 Приемо-сдаточные испытания систем приточно-вытяжной противодымной вентиляции выполняются при вводе в эксплуатацию объектов нового строительства и реконструкции.

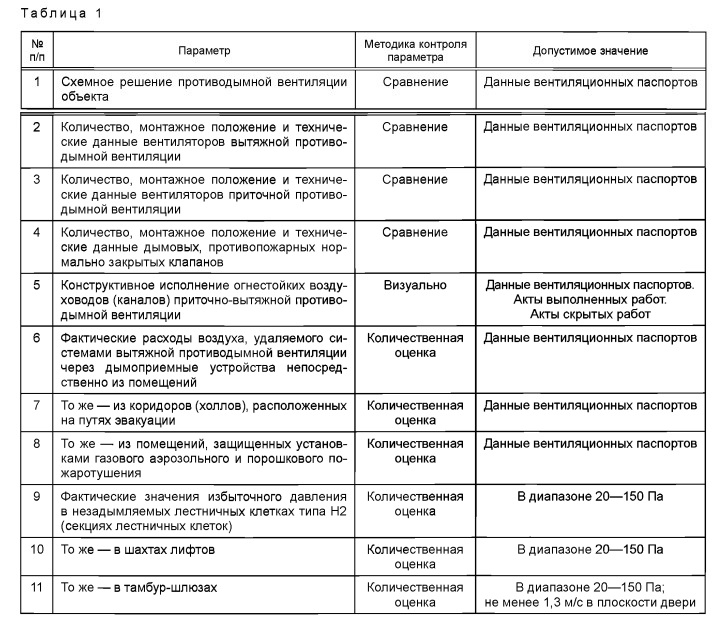

3.2 Перечень показателей, контролируемых при приемо-сдаточных испытаниях систем противодымной вентиляции, представлен в таблице 1.

3.3 В ходе приемо-сдаточных испытаний должны проверяться показатели и характеристики, приведенные в 6— 11 таблицы 1.
Дополнительно при комплексной проверке состояния противопожарной защиты объекта в целом должны подлежать контролю показатели 1—5 таблицы 1.
3.4 Требуемые параметры систем вытяжной противодымной вентиляции должны приниматься на основании вентиляционных паспортов, выполненных в установленном порядке организацией, осуществлявшей наладку систем.
3.5 Периодические испытания систем противодымной вентиляции должны производиться не реже одного раза в 2 года.
3.6 В ходе проведения периодических испытаний должны подлежать контролю только параметры, указанные в 6— 11 таблицы 1.
3.7 При проведении периодических испытаний должны подлежать контролю не менее 30 % от общего количества систем приточно-вытяжной противодымной вентиляции, выделенных методом случайного выбора.

4 Порядок и последовательность проведения приемо-сдаточных и периодических испытаний

4.1 Приемо-сдаточные испытания проводятся после завершения монтажа, обкатки вентагрегатов, регулировки инженерного оборудования, проведения огнезащитных работ, паспортизации систем.
4.2 При испытаниях инициирование действия систем противодымной вентиляции должно производиться наладочной организацией в требуемом сочетании взаимодействия систем.
При отсутствии данных о порядке срабатывания систем приточно-вытяжной противодымной вентиляции допускается инициировать работу систем в автоматическом режиме управления при предварительном обесточивании электроприемников систем автоматического пожаротушения, аварийной сигнализации, речевого оповещения и т. п.
4.3 Контроль фактических параметров систем вытяжной противодымной вентиляции должен производиться на дымоприемных устройствах наиболее удаленных от вентиляторов участков
сетей.
4.4 В надземных незадымляемых лестничных клетках типа Н2 измерения избыточного давления должны выполняться в два этапа:
- все двери лестничной клетки закрыты, измерения производятся на закрытых дверях нижнего и верхнего этажей;
- все двери лестничной клетки закрыты, за исключением двери на этаже, ведущем из здания наружу, измерения производятся на закрытой двери смежного этажа, расположенного выше от этажа, оборудованного выходом из здания наружу.
В подземных незадымляемых лестничных клетках типа Н2 измерения избыточного давления должны выполняться в два этапа:
- все двери лестничной клетки закрыты, измерения производятся на закрытых дверях нижнего и верхнего этажей;
- все двери лестничной клетки закрыты, за исключением двери на этаже, ведущем из здания наружу, измерения производятся на закрытой двери смежного этажа, расположенного ниже от этажа, оборудованного выходом из здания наружу.
4.5 При контроле фактических параметров систем приточной противодымной вентиляции, указанных в 4.4, все двери помещений (тамбуров, холлов, вестибюлей, коридоров), расположенных по ходу
эвакуации от лестничной клетки до наружного выхода, должны быть открыты.
4.6 Определение избыточного давления в лифтовых шахтах, связывающих надземные этажи, должно производиться на двери смежного вышележащего этажа по отношению к основному посадочному этажу; в лифтовых шахтах, связывающих подземные этажи, — на двери смежного нижележащего этажа по отношению к основному посадочному этажу.
В лифтовых шахтах, обеспечивающих связь надземных и подземных (в т. ч. цокольных) этажей,
подлежат измерению значения избыточного давления на ниже- и вышележащих смежных этажахпо отношению к основному посадочному этажу.
4.7 При контроле фактических параметров систем приточной противодымной вентиляции, указанных в 4.6, лифт должен находиться на «основном посадочном этаже», двери кабины и шахты лифта должны быть открыты.
4.8 Измерение избыточного давления в шахтах лифтов на подземных (в т. ч. цокольных) этажах должно производиться при открытых дверях лифтовых холлов.
4.9 Измерение избыточного давления в тамбур-шлюзах должно производиться на закрытых дверях по отношению к имитируемому задымленному помещению.

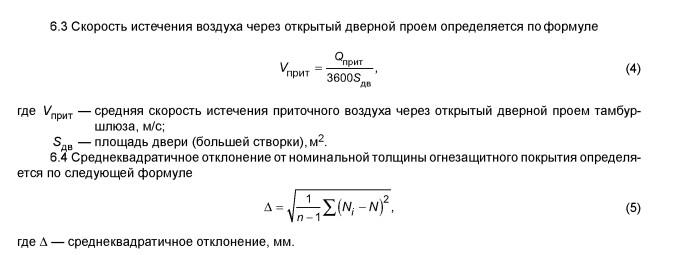

4.10 Для определения скорости истечения воздуха через открытый дверной проем тамбур-шлюза измерения должны производиться на воздухоприточном устройстве системы приточной противодымной вентиляции. Допускается производить вышеуказанные измерения в сечении канала трубкой Пито в соответствии с положениями ГОСТ 12.3.018.
Пересчет полученных результатов должен производиться в соответствии с разделом 6 настоящего стандарта.
4.11 Все измерения должны производиться при закрытых оконных проемах.
4.12 Декоративные и защитные решетки дымоприемных устройств, изменяющие направление движения потока воздуха, перед началом испытаний подлежат демонтажу.
4.13 Все измерения производятся не менее чем через 2 мин после запуска систем и выхода их на стационарный режим.
4.14 Количество измерений скорости воздуха должно быть не менее:
- 6 для крыльчатых анемометров;
-10 для термоанемометров.
4.15 Точки измерения анемометрами в мерном сечении должны быть равноудалены друг от друга.
4.16 Толщина огнезащитного покрытия проверяется выборочно, но не менее 15 % от общей площади поверхности огнестойких воздуховодов.
4.17 Допустимая величина невязки фактических параметров по отношению к значениям, указанным в вентиляционных паспортах, для систем вытяжной противодымной вентиляции должна составлять не более 15 %.
4.18 При необходимости определения толщины огнезащитного покрытия на открытых участках огнезащитных работ с учетом положений 3.3 величина среднеквадратичного отклонения от номинальной толщины огнезащитного покрытия воздуховода принимается по технологическому регламенту на нанесение огнезащитного состава.

5 Приборы и средства измерения

5.1 Расход воздуха, удаляемого системами вытяжной противодымной вентиляции, скорость истечения воздуха через открытый дверной проем тамбур-шлюзов измеряются анемометрами класса точности не ниже 1,0.
5.2 Перепад давления в лестничных клетках, лифтовых шахтах, тамбур-шлюзах, лифтовых холлах измеряется дифференциальным манометром класса точности не ниже 1,0.
5.3 Толщина огнезащитного покрытия огнестойких воздуховодов определяется толщиномером класса точности не ниже 1,0.
5.4 Анемометры, дифференциальные манометры и толщиномеры, применяемые при испытаниях, должны быть зарегистрированы в Государственном реестре средств измерений, иметь свидетельства о поверке.

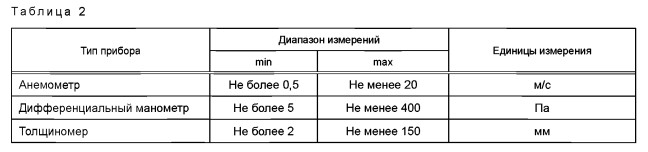

5.5 Диапазоны измерений приборов должны соответствовать требованиям таблицы 2.

5.6 Дифференциальные манометры должны быть укомплектованы двумя шлангами длиной не менее 3 м каждый. Внутреннее сечение шланга подбирается по внешнему диаметру приемника давления.

6 Обработка результатов измерений

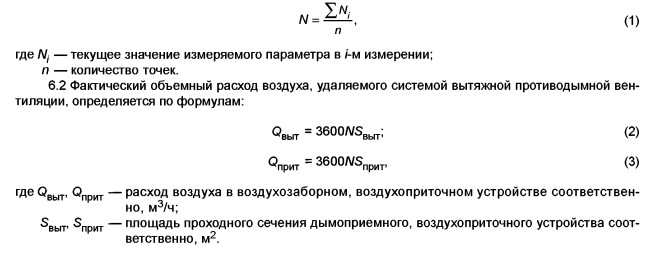

6.1 По результатам всех первичных измерений определяются среднеарифметические значения N измеряемых параметров

7 Представление результатов приемо-сдаточных и периодических испытаний

7.1 По результатам проведения приемо-сдаточных и периодических испытаний систем противодымной вентиляции составляют протокол, форма которого представлена в приложении А.

ИЗМЕНЕНИЯ, УТВЕРЖДЕННЫЕ К НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ

13 ОХРАНА ОКРУЖАЮЩ ЕЙ СРЕДЫ, ЗАЩИТА ЧЕЛОВЕКА ОТ ВОЗДЕЙСТВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ . БЕЗОПАСНОСТЬ

ОКС 13.220.50
Изменение № 1 ГОСТ Р 53300— 2009 Противоды мная защ ита зданий и сооружений. Методы приемо-сдаточны х и периодических испытаний
Утверждено и введено в действие Приказом Ф едерального агентства по техническому регулированию и метрологии от 19.12.2019 № 1501-ст
Дата введения — 2020— 06— 01
Содержание.
Наименование раздела 3 изложить в новой редакции: «3 Режимы и критерии оценки испытаний»;
наименование приложения А дополнить словом: «(рекомендуемое)»;
дополнить наименованием приложения Б:
«Приложение Б (обязательное) Расчетное определение значений требуемого расхода воздуха через открытые дымоприемные устройства при приемо-сдаточных и периодических испытаниях противодымной вентиляции».

Раздел 1 изложить в новой редакции:
«1 О бласть применения
1.1 Настоящий стандарт устанавливает методы приемо-сдаточных и периодических испытаний систем противодымной вентиляции зданий и сооружений различного назначения (далее — здания), а
именно:
систем вытяжной противодымной вентиляции с механическим побуждением тяги;
систем приточной противодымной вентиляции с механическим побуждением тяги;
систем вытяжной противодымной вентиляции с функционально взаимосвязанными конструктивными элементами приточной противодымной вентиляции с механическим побуждением общей тяги.
1.2 Установленные настоящим стандартом методы приемо-сдаточных и периодических испытаний предназначены для определения технического состояния систем противодымной вентиляции с учетом возможности:
- ввода в эксплуатацию смонтированных систем во вновь выстроенных или в реконструированных зданиях при проведении приемо-сдаточных испытаний;
- продолжения эксплуатации смонтированных систем в ранее выстроенных зданиях при проведении периодических испытаний.
1.3 Настоящий стандарт не предназначен для проведения приемо-сдаточных и периодических испытаний систем приточно-вытяжной противодымной вентиляции зданий только с естественным побуждением тяги».
Раздел 2. Заменить слово: «ССБТ» на «Система стандартов безопасности труда.».
Раздел 3. Наименование раздела изложить в новой редакции: «3 Режимы и критерии оценки испы таний»;
пункт 3.1 изложить в новой редакции:
«3.1 Испытуемые системы противодымной вентиляции должны обеспечивать проектные режимы совместного действия в заданной последовательности и требуемом сочетании при достижении нормированных по [1] основных показателей назначения»;

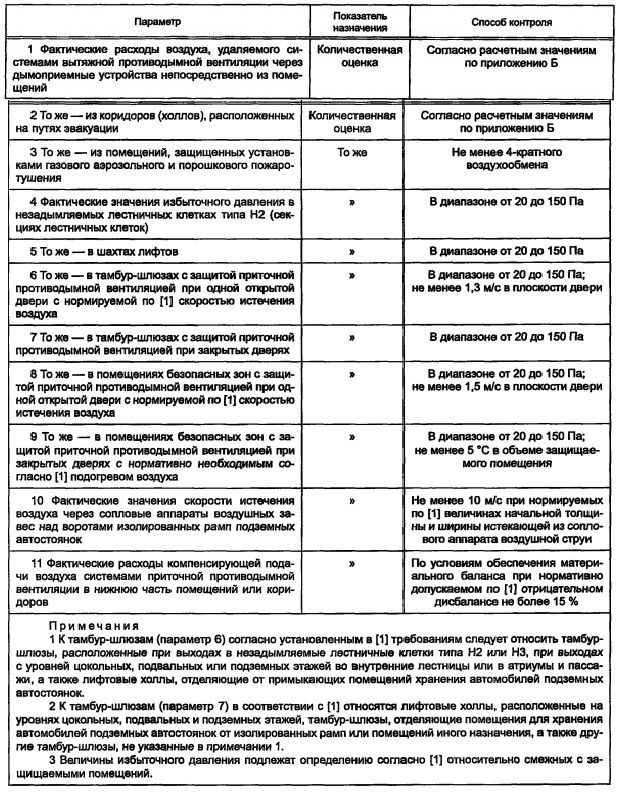

таблицу 1 изложить в новой редакции:

пункт 3.3. Первый абзац. Заменить слова: «и характеристики, приведенные в 6— 11 таблицы 1» на
«, приведенные в таблице 1 для всех систем противодымной вентиляции, смонтированных в здании»;
второй абзац. Заменить слова: «объекта в цепом, должны подлежать контролю показатели 1— 5
таблицы 1» на «здания, должна подлежать контролю фактическая толщина огнезащитных покрытий
воздуховодов смонтированных систем противодымной вентиляции»;
пункт 3.4 исключить;
пункт 3.6 изложить в новой редакции:
«3.6 В ходе проведения периодических испытаний контролю подлежат показатели, приведенные
в таблице 1, не менее чем для 30 % от смонтированных в здании систем противодымной вентиляции,
отобранных методом случайной выборки»;
пункт 3.7 исключить.
Раздел 4. Пункт 4.10. Заменить слова: «трубкой Пито» на «комбинированным приемником
давления»;
пункт 4.12 изложить в новой редакции:
«4.12 При установке на дымоприемных устройствах декоративных и защитных решеток измерения следует проводить без демонтажа этих решеток»;
пункт 4.17. Заменить слова: «указанным в вентиляционных паспортах» на «определенным в соответствии с приложением Б».
Раздел 5. Пункт 5.1 изложить в новой редакции:
«5.1 Скорость воздуха при проведении испытаний следует измерять анемометрами класса точности не ниже 1,0».

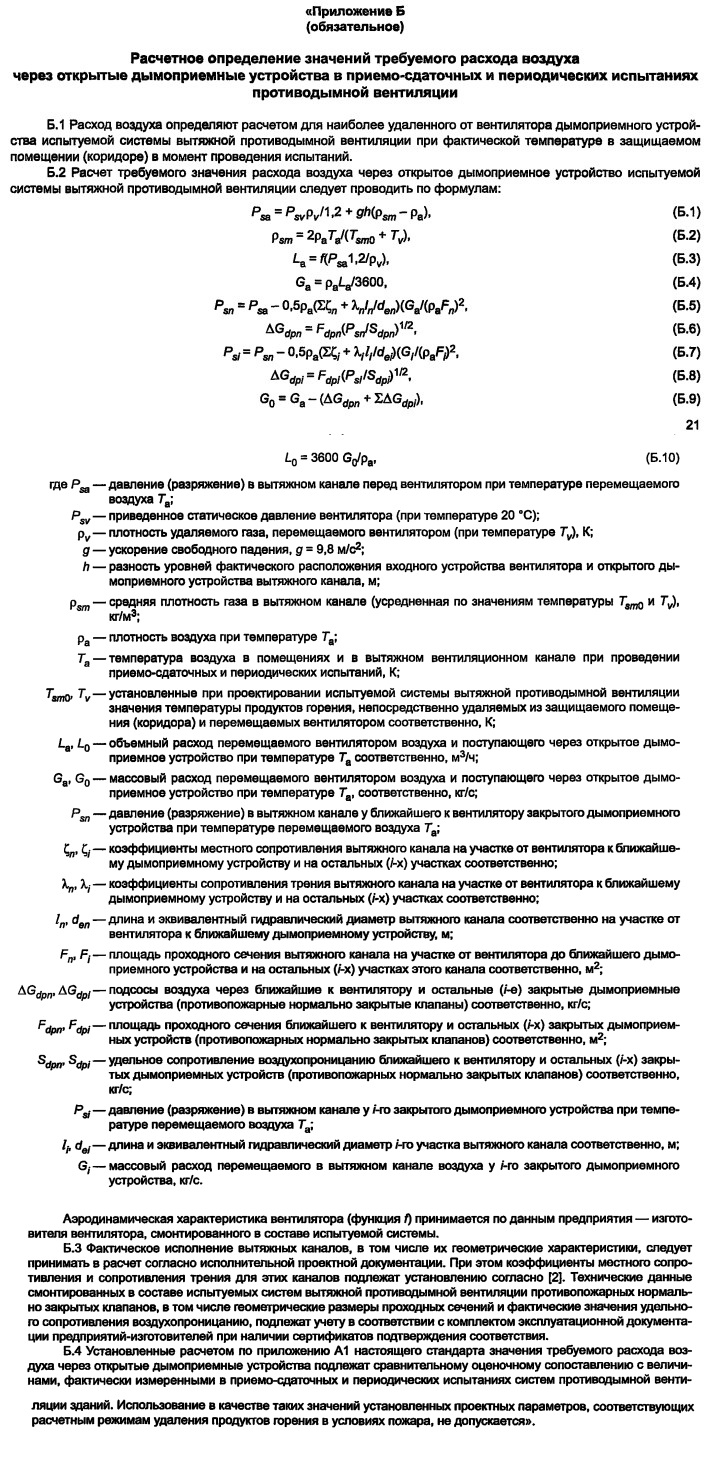

Стандарт дополнить приложением Б:
